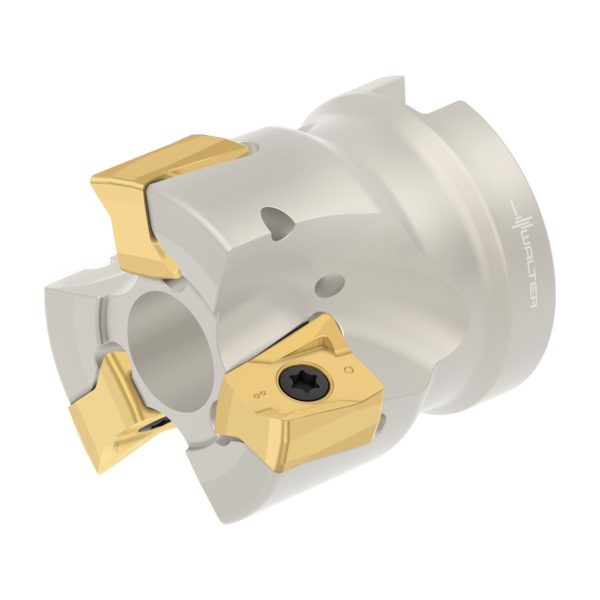

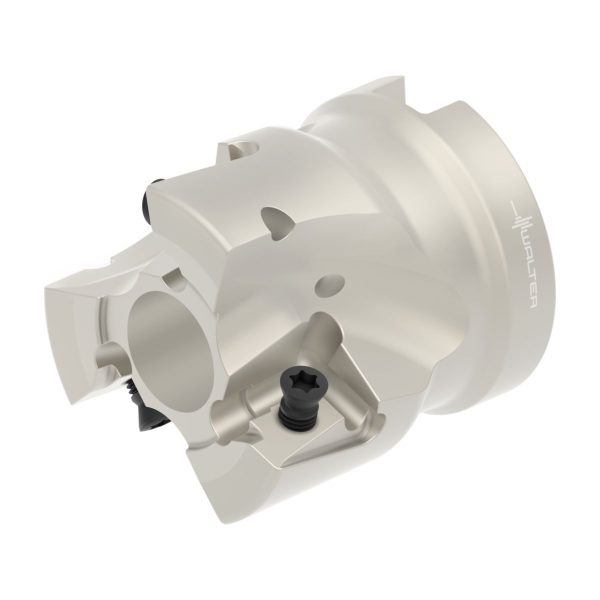

Freze cilindro-frontale – F4041.B16.040.Z03.13
2.366,03 lei fără TVA - 2.862,90 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,306 kg |
|---|---|
| Dimensiuni | 108 × 73 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Număr de posibilități de utilizare | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | F4041 (LNGX1307..) |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 40 | mm |
A2 | Diametru muchie așchietoare 2 | 40 | mm |
A3 | Diametrul corpului | 37 | mm |
A4 | Diametrul butucului | 13 | mm |
B2 | Adâncime de așchiere | 13 | mm |
B5 | Cantitate rezerve de reascuțire | 40 | mm |
B71 | Lungime funcțională | 40 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | 12 | |
C14 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 160 | |
C3 | Diametru de prindere, pe partea mașinii | 16 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 15000 | 1/min |
D7 | Masă (greutate) | 0,306 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 3 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 3 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 3 | |
G13 | Număr de plăcuțe amovibile poziția A | 3 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | F4041.B16.040.Z03.13 | |
J22 | Codificare produs | 189 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$LN1307083R***30 | |
J6 | Codare loc de separare pe partea mașinii | FDA12G1600$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Dispozitiv de stocare | FZI | |
NSM | Număr standard caracteristică | DIN4000-88 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 13 | mm |
BD | Diametrul corpului | 37 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G1600$$$$ | |
CICT | Cutting item count | 3 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 3 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 160 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 40 | mm |
DCX | Diametru muchie așchietoare 2 | 40 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime corp de bază | 40 | mm |
LF | Lungime funcțională | 40 | mm |
NOI | Număr de posibilități de utilizare | 320 | |
OAL | Cantitate rezerve de reascuțire | 40 | mm |
OHX | Lungime în consolă | 40 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 15000 | 1/min |
SC | Insert shape code | L | |
TSYC | Identificator imagine | F4041-B1-LN1307 | |
ULDR | Usable length diameter ratio | 2,43 | |
WT | Masă (greutate) | 0,306 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 3 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 3 |
Rombice negative – LNGX130708R-L88 WK10SKU: LNGX130708R-L88 WK10125,63 lei fără TVA - 152,01 lei cu TVA- Rombice negative – LNGX130708R-L88 WXN15SKU: LNGX130708R-L88 WXN15169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130708R-L55 WPP35GSKU: LNGX130708R-L55 WPP35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130712R-L55 WPP35GSKU: LNGX130712R-L55 WPP35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130716R-L55 WPP35GSKU: LNGX130716R-L55 WPP35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130720R-L55 WPP35GSKU: LNGX130720R-L55 WPP35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130730R-L55 WPP35GSKU: LNGX130730R-L55 WPP35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130712R-L55 WKP35SSKU: LNGX130712R-L55 WKP35S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130708R-L55 WAK15SKU: LNGX130708R-L55 WAK15169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130708R-L55 WKK25GSKU: LNGX130708R-L55 WKK25G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130708R-L55 WSM35GSKU: LNGX130708R-L55 WSM35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130712R-L55 WSM35GSKU: LNGX130712R-L55 WSM35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130720R-L55 WKP25SSKU: LNGX130720R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130716R-L55 WKP35SSKU: LNGX130716R-L55 WKP35S177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130730R-L55 WKP35SSKU: LNGX130730R-L55 WKP35S177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130720R-L55 WKP35SSKU: LNGX130720R-L55 WKP35S177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130708R-L55 WKP35SSKU: LNGX130708R-L55 WKP35S177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130725R-L55 WKP25SSKU: LNGX130725R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130708R-L55 WKP25SSKU: LNGX130708R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130712R-L55 WKP25SSKU: LNGX130712R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130730R-L55 WKP25SSKU: LNGX130730R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130716R-L55 WKP25SSKU: LNGX130716R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130720R-L55 WKP35GSKU: LNGX130720R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Rombice negative – LNGX130716R-L55 WKP35GSKU: LNGX130716R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Rombice negative – LNGX130730R-L55 WKP35GSKU: LNGX130730R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Rombice negative – LNGX130725R-L55 WKP35GSKU: LNGX130725R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Rombice negative – LNGX130712R-L55 WKP35GSKU: LNGX130712R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Rombice negative – LNGX130720R-L55 WSP45GSKU: LNGX130720R-L55 WSP45G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130712R-L55 WSP45GSKU: LNGX130712R-L55 WSP45G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130716R-L55 WSP45GSKU: LNGX130716R-L55 WSP45G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130708R-L55 WSP45GSKU: LNGX130708R-L55 WSP45G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130708R-L55 WKP35GSKU: LNGX130708R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W06-100SKU: AB044-J50-W06-1001.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W06-160SKU: AB044-J50-W06-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.50.025.16SKU: AK155M.0.50.025.162.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.63.030.16SKU: AK155M.0.63.030.162.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.050.16SKU: AK155.8.C8.050.162.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C5.025.16SKU: AK155.8.C5.025.161.932,43 lei fără TVA - 2.338,24 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.030.16SKU: AK155.8.C6.030.162.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C4.020.16SKU: AK155.8.C4.020.161.830,73 lei fără TVA - 2.215,18 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B16-035SKU: AB001-S40-B16-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B16-100SKU: AB001-S40-B16-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B16-160SKU: AB001-S40-B16-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B16-160SKU: AB001-S50-B16-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B16-035SKU: AB001-S50-B16-0351.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B16-100SKU: AB001-S50-B16-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B16-050SKU: AB001-J50-B16-0501.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B16-100SKU: AB001-J50-B16-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B16-160SKU: AB001-J50-B16-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B16-035SKU: AB001-J40-B16-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B16-100SKU: AB001-J40-B16-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B16-160SKU: AB001-J40-B16-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B16-050SKU: AB001-H100-B16-0501.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B16-050SKU: AB001-H63-B16-0501.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B16-160SKU: AB001-H63-B16-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B16-160SKU: AB001-H100-B16-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B16-100SKU: AB001-H63-B16-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B16-100SKU: AB001-H100-B16-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J40-B16-160SKU: AC001-J40-B16-16026.406,35 lei fără TVA - 31.951,68 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S40-B16-160SKU: AC001-S40-B16-16026.406,35 lei fără TVA - 31.951,68 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H63-B16-160SKU: AC001-H63-B16-16026.406,35 lei fără TVA - 31.951,68 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C6-B16-160SKU: AC001-C6-B16-16027.728,54 lei fără TVA - 33.551,53 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS1458SKU: FS145827,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze cilindro-frontale F4041 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • LN .. 1307 .. • Dc=40mm • Z=3

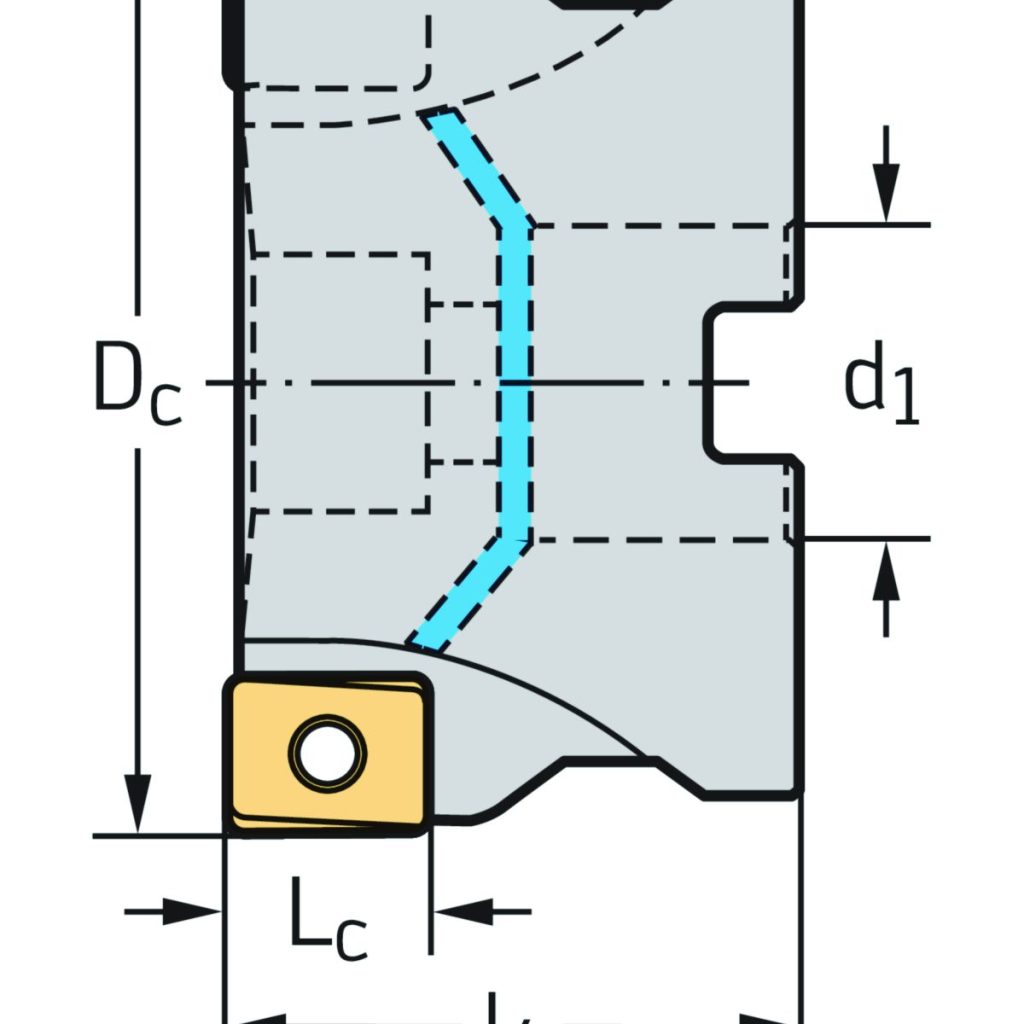

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 13 | mm |
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 3 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 40 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 16 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 40 | mm |
| Codificare | Codificare sculă | F4041.B16.040.Z03.13 | |
| Tip | Plăcuțe amovibile posibile | LNGX1307 .. R | |
| Greutate | Greutatea | 0,31 | kg |
| Z | Numărul de dinți | 3 |
