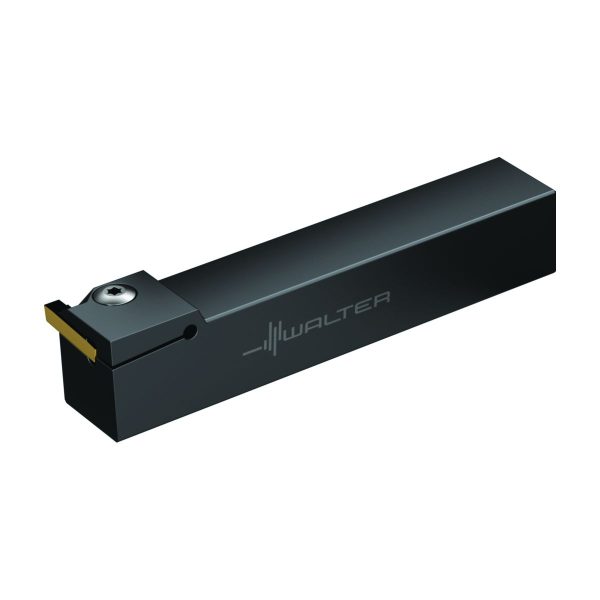

Sculă cu coadă – Universal 90° G1521.2020L-T6GX24-G1521.2020L-T6GX24-0601375935
Sculă cu coadă – Universal 90° G1521.2020L-T6GX24-G1521.2020L-T6GX24-0601375935

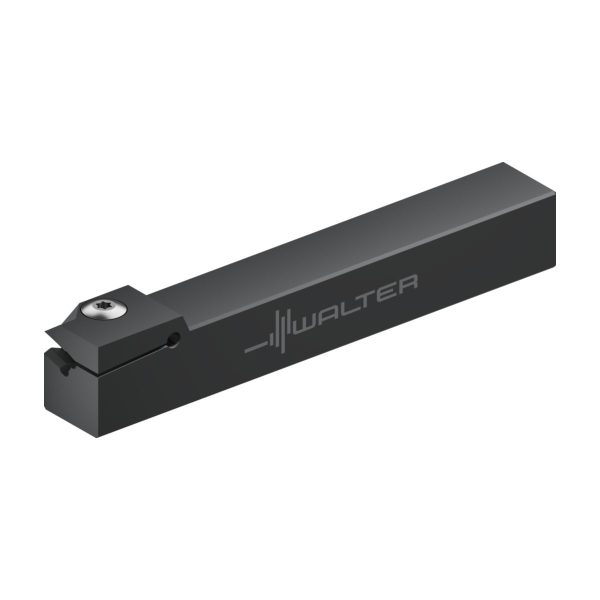

Sculă cu coadă – Universal 90° - G1521.2020L-T6GX24 - imagine 2

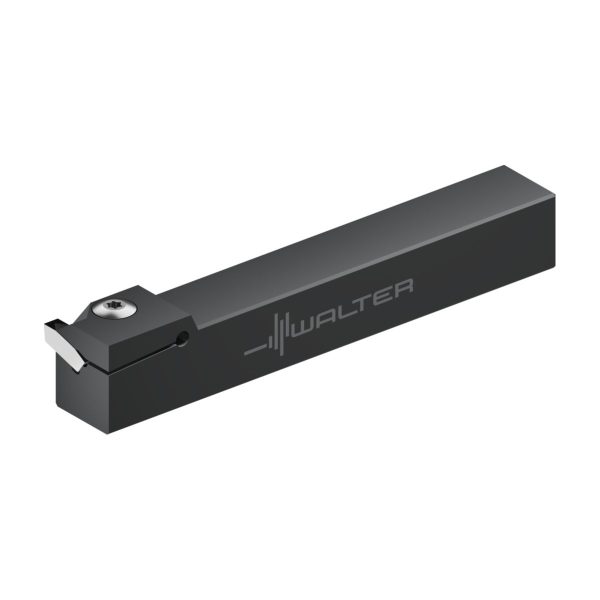

Sculă cu coadă – Universal 90° - G1521.2020L-T6GX24 - imagine 3

Sculă cu coadă – Universal 90° – G1521.2020L-T6GX24

Sculă cu coadă – Universal 90° G1521.2020L-T6GX24-G1521.2020L-T6GX24-0601375935 Sculă cu coadă – Universal 90° – G1521.2525L-T6GX24
Sculă cu coadă – Universal 90° G1521.16R-T6GX24-G1521.16R-T6GX24-0621306935 Sculă cu coadă – Universal 90° – G1521.12R-T6GX24

920,72 lei fără TVA - 1.114,07 lei cu TVA

Numărul articolului: 6011513Familie produs: D54PK SKU: G1521.2020L-T6GX24 UPC: 0601375935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,467 kg
Dimensiuni 153 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Înălțime de funcționare

Unghi de înclinare

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G1521
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare26,5mm
A2
Lățime funcțională26,5mm
A4
Înălțime de funcționare20mm
A71
Diametru axial de canelare, minim6mm
A8
Adâncime de așchiere6mm
B3
Lungime în consolă137,85mm
B5
Cantitate rezerve de reascuțire137,85mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii2020
C4
Înălțimea cozii20mm
C5
Lățimea cozii20mm
D7
Masă (greutate)0,46kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG1521.2020L-T6GX24
J22
Codificare produs708
J41
Codare loc de separare plăcuță amovibilăWR$$GX24*******FX**
J42
Codificare plăcuță amovibilăGX24-X
J6
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDSS
LPR
Lungime în consolă137,85mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii20mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
CDX
Adâncime de așchiere6mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2020
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii20mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare20mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX24*******FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point134,85
LPR
Lungime în consolă137,85mm
MIID
Codificare plăcuță amovibilăGX24-X
NOI
Număr de posibilități de utilizare45
OAL
Cantitate rezerve de reascuțire137,85mm
PHI
Phi0°
RHO
Rho-90°
RMPX
Unghi de plonjare, max.90°
TQ
Torque5Nm
TSYC
Identificator imagineG1521-12-25-L-GX
WF
Lățime funcțională26,5mm
WFCIRP
Width to cutting item reference point26,5mm
WT
Masă (greutate)0,46kg
XZWD
xzw plane distance20mm
YZWD
yzw plane distance26,5mm

Descriere

Sculă cu coadă – Universal 90° G1521 • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Stânga • GX24 • s=2mm • Tmax=6mm

Descriere unealtă

Suport monobloc G1521 unghiular la 90° – utilizare flexibilă pentru adâncimi mici de canelare
Pentru canelare radială, axială și strunjire de canelare

Domenii de utilizare

Pentru canelarea cu adâncimi mici de canelare, de exemplu: canale de inel de siguranță, canale de inel de etanșare, canelări libere ale filetului
Pentru canelare axială și canelare radială
Utilizare la toate tipurile de strunguri

Avantajele Dvs.

Costuri de inventar reduse datorită corpului sculei pentru diferite lățimi ale muchiei așchietoare
Manevrare simplă a sculei datorită șurubului de strângere accesibil de sus și de jos
Productivitate înaltă în combinație cu sorturile Tiger·tec® Silver

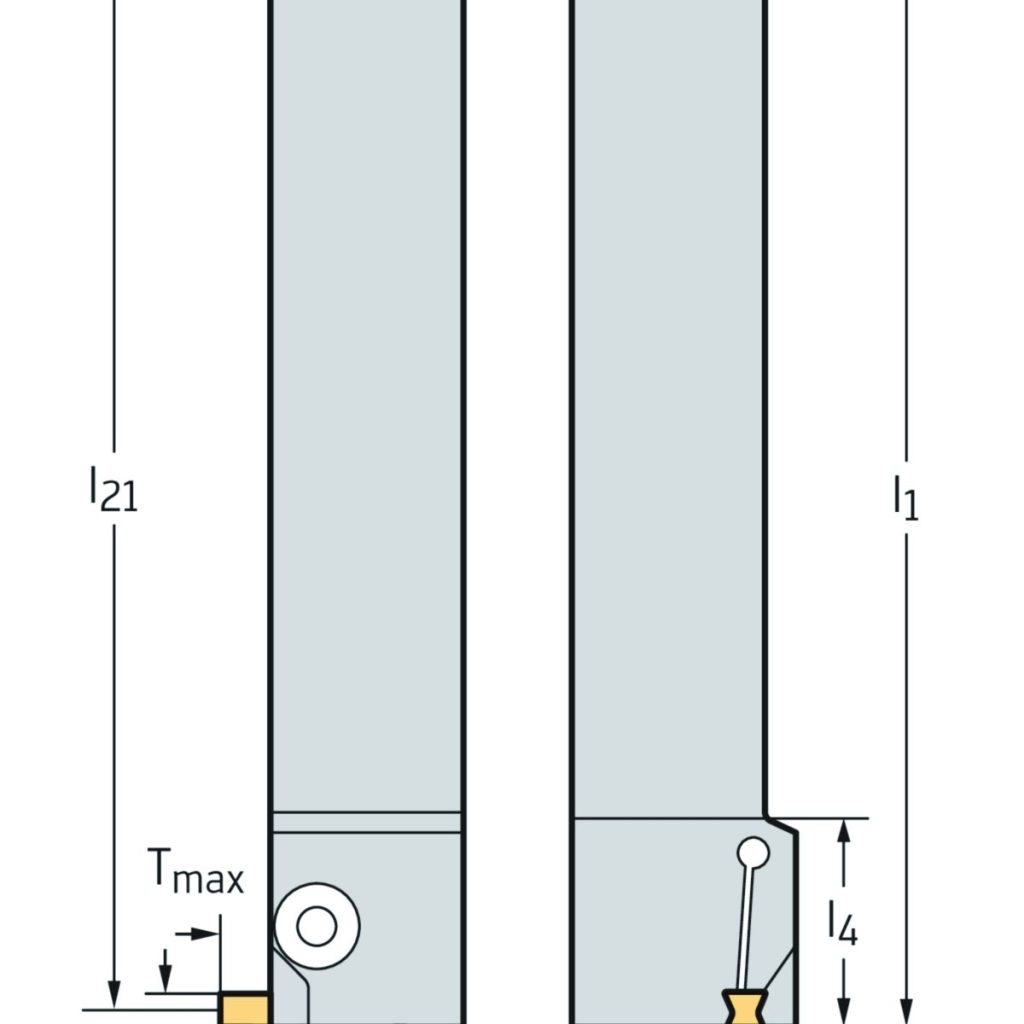

DenumireDescriereValoareUnitate
bLățimea cozii20mm
T<sub>max</sub>Adâncime maximă de așchiere6mm
sLățimea plăcuței așchietoare2 - 6
h = h<sub>1</sub>Înălțimea cozii20mm
l<sub>21</sub>Lungimea funcțională134,8mm
l<sub>1</sub>Lungimea totală137,85mm
l<sub>4</sub>Lungime în consolă27mm
CodificareCodificare sculăG1521.2020L-T6GX24
TipPlăcuțe amovibile posibileGX24- ..
f<sub>1</sub>Lungime în consolă26,5mm
