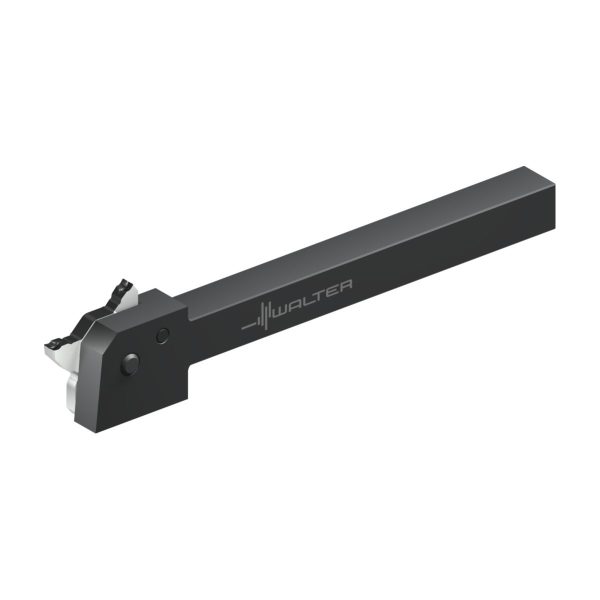

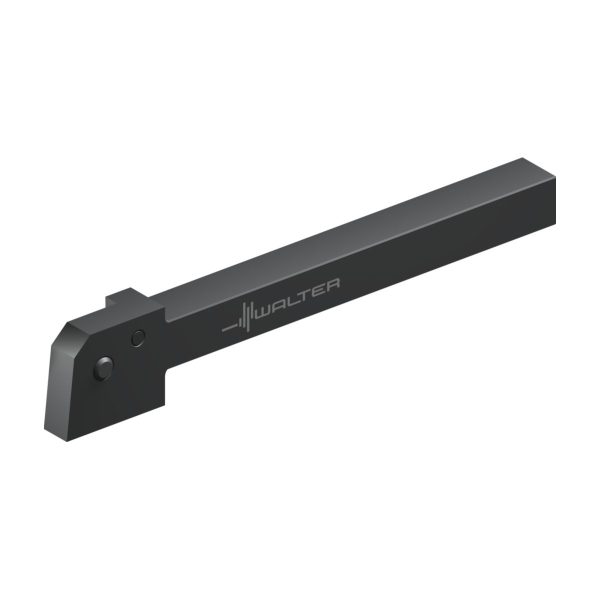

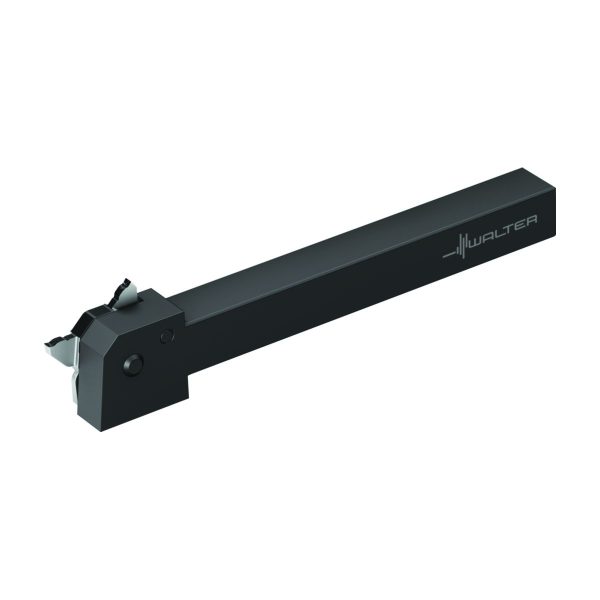

Sculă cu coadă – canelare radială – G3011-1212L-MX22-2

Sculă cu coadă - canelare radială G3011-1616L-MX22-2BOW-G3011-1616L-MX22-2BOW-4063467330291 Sculă cu coadă – canelare radială – G3011-1010L-MX22-2
Sculă cu coadă - canelare radială G3011-1616L-MX22-2BOW-G3011-1616L-MX22-2BOW-4063467330291 Sculă cu coadă – canelare radială – G3011-1616L-MX22-2

765,48 lei fără TVA - 926,23 lei cu TVA

Numărul articolului: 7479511Familie produs: D54PK SKU: G3011-1212L-MX22-2 UPC: 0920591935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,168 kg
Dimensiuni 125 × 36 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghiul de atac

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G3011
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare10,325mm
A2
Lățime funcțională10,325mm
A3
Lungime funcțională120mm
A4
Înălțime de funcționare6mm
A8
Adâncime de așchiere6mm
B3
Lungime în consolă120mm
B5
Cantitate rezerve de reascuțire120mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii1212
C4
Înălțimea cozii12mm
C5
Lățimea cozii12mm
D7
Masă (greutate)0,166kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG3011-1212L-MX22-2
J22
Codificare produs6891
J41
Codare loc de separare plăcuță amovibilăWR$$MX2220003**EX**
J42
Codificare plăcuță amovibilăMX22-2
J6
Codare loc de separare pe partea mașiniiVKT01A1212$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
LPR
Lungime în consolă120mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii12mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A1212$$$$
CDX
Adâncime de așchiere6mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1212
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii12mm
HAND
Sensul de așchiereL
HBH
Head bottom offset height5mm
HF
Înălțime de funcționare12mm
IIC
Codare loc de separare plăcuță amovibilăWR$$MX2220003**EX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională120mm
LFCIRP
Functional length to cutting item reference point120
LPR
Lungime în consolă120mm
MIID
Codificare plăcuță amovibilăMX22-2
NOI
Număr de posibilități de utilizare2000
OAL
Cantitate rezerve de reascuțire120mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG3011-L-MX
WF
Lățime funcțională10,325mm
WFCIRP
Width to cutting item reference point10,325mm
WT
Masă (greutate)0,166kg
XYWD
xyw plane distance-120mm
XZWD
xzw plane distance12mm

Descriere

Sculă cu coadă – canelare radială G3011 • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Stânga • MX22 • s=1mm • Tmax=6mm

Descriere unealtă

Sculă de canelare și debitare G3011: Multiplicați-vă succesul – cu patru muchii așchietoare
4 muchii așchietoare rectificate cu precizie ± 0,02 mm

Domenii de utilizare

Canelare, debitare, profilare, strunjire de canelare și filetare prin strunjire
Unde este nevoie de precizie ridicată și de diametre mici
Domenii de utilizare: strunguri CNC și multiax, strunguri automate

Avantajele Dvs.

Ușurință mare în utilizare datorită fixării tangențiale cu șuruburi autocentrante
Flexibilitate mare: Plăcuțele cu toate variantele de muchii așchietoare pot fi utilizate pe același suport
Durabilitate maximă datorită celor mai noi sorturi PVD Tiger·tec® Silver

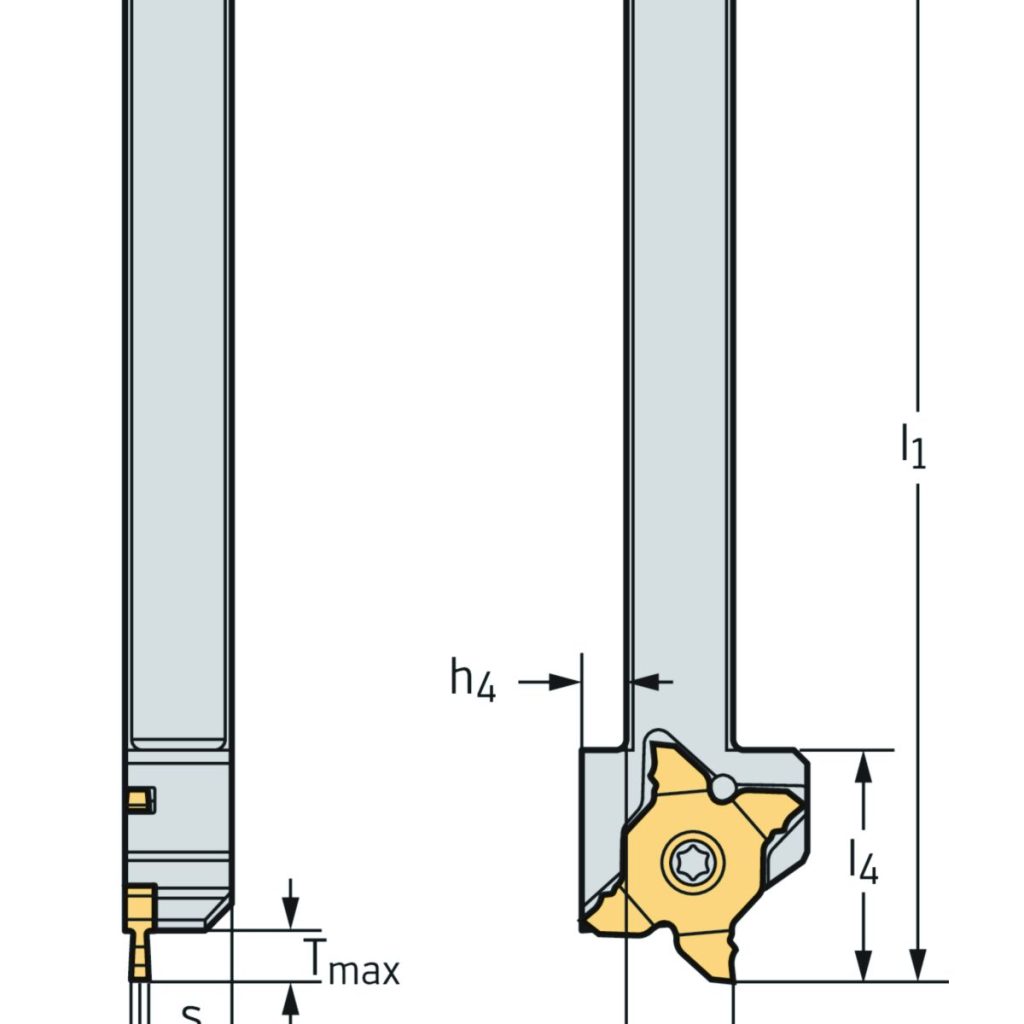

DenumireDescriereValoareUnitate
bLățimea cozii12mm
T<sub>max</sub>Adâncime maximă de așchiere6mm
sLățimea plăcuței așchietoare0.5 - 3.3
h = h<sub>1</sub>Înălțimea cozii12mm
h<sub>4</sub>Înălțimea cozii5mm
l<sub>1</sub>Lungimea totală120mm
l<sub>4</sub>Lungime maximă în consolă26mm
CodificareCodificare sculăG3011-1212L-MX22-2
TipPlăcuțe amovibile posibileMX22-2E ..
f<sub>1</sub>Lățimea funcțională10,3mm
