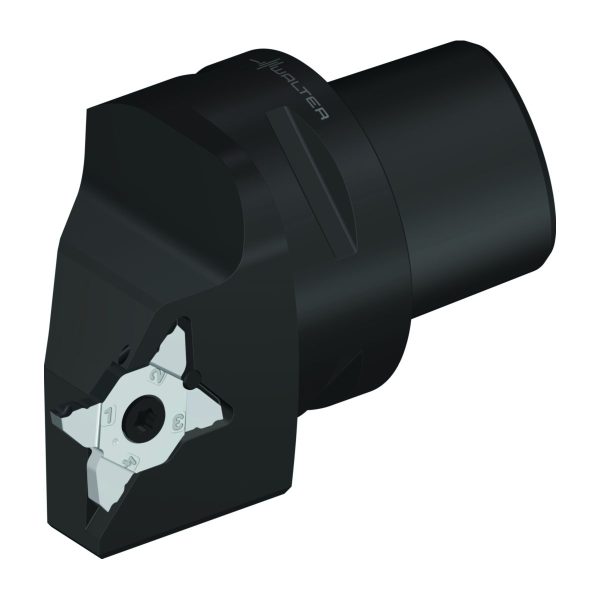

Suporți pentru canelare – canelare radială G3011-C3R-MX22-2-P-G3011-C3R-MX22-2-P-0951888967
Suporți pentru canelare – canelare radială G3011-C3R-MX22-2-P-G3011-C3R-MX22-2-P-0951888967

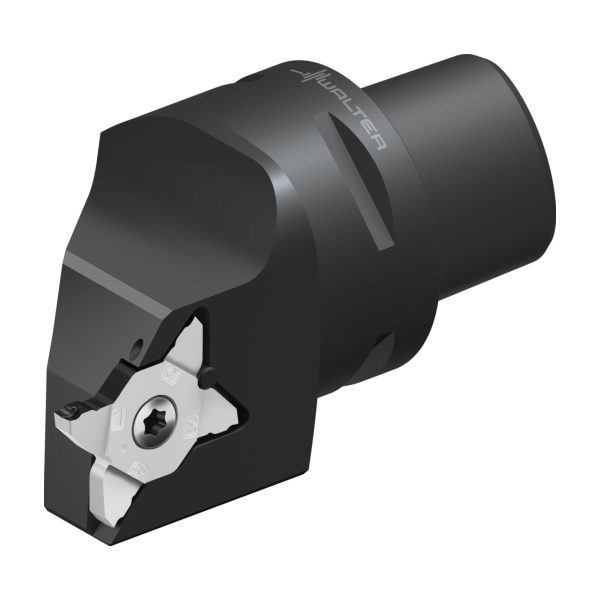

Suporți pentru canelare – canelare radială - G3011-C6R-MX22-2-P - imagine 2

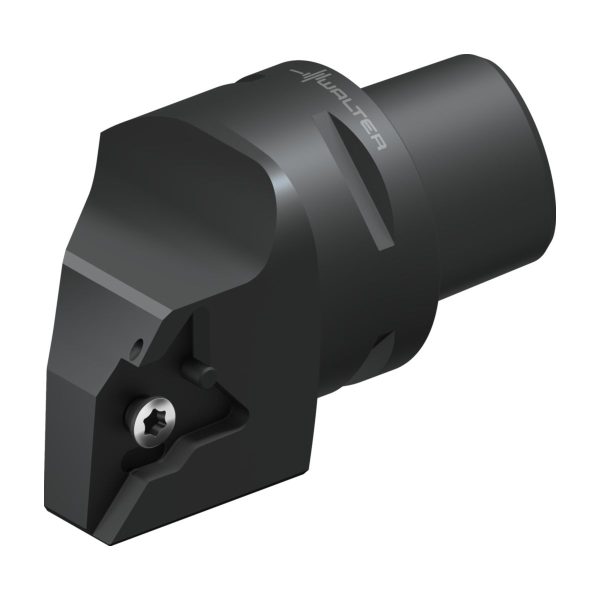

Suporți pentru canelare – canelare radială - G3011-C6R-MX22-2-P - imagine 3

Suporți pentru canelare – canelare radială – G3011-C6R-MX22-2-P

Suporți pentru canelare – canelare radială G3011-C3R-MX22-2-P-G3011-C3R-MX22-2-P-0951888967 Suporți pentru canelare – canelare radială – G3011-C5R-MX22-4-P
Suporți pentru canelare – canelare radială G3011-C3R-MX22-2-P-G3011-C3R-MX22-2-P-0951888967 Suporți pentru canelare – canelare radială – G3011-C6R-MX22-4-P

3.334,92 lei fără TVA - 4.035,25 lei cu TVA

Numărul articolului: 7619439Familie produs: D65PK SKU: G3011-C6R-MX22-2-P UPC: 0951894967 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,355 kg
Dimensiuni 104 × 70 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Lăţime funcţională

Sensul de așchiere

Lungime funcțională

Tip unealtă

group_name_2

Canelare
group_name_7

G3011-C…-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare32mm
A2
Lățime funcțională32mm
A3
Lungime funcțională65mm
A4
Înălțime de funcționare6mm
A8
Adâncime de așchiere6mm
B3
Lungime în consolă103mm
B5
Cantitate rezerve de reascuțire103mm
BLD
Identificator imagine12
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
D7
Mărime adaptor, pe partea mașinii630
D7
Masă (greutate)1,336kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire7
J1
StandardISO26623-1
J21
Număr articolG3011-C6R-MX22-2-P
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$MX2220003**EX**
J42
Codificare plăcuță amovibilăMX22-2
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiCCS01C0630$$$$
CDX
Adâncime de așchiere6mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire3
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii630
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
HAND
Sensul de așchiereR
HF
Înălțime de funcționare0mm
IIC
Codare loc de separare plăcuță amovibilăWR$$MX2220003**EX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională65mm
LFCIRP
Functional length to cutting item reference point65
LPR
Lungime în consolă103mm
MIID
Codificare plăcuță amovibilăMX22-2
NOI
Număr de posibilități de utilizare2000
OAL
Cantitate rezerve de reascuțire103mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG3011-CAPTO-R-MX-P
WF
Lățime funcțională32mm
WFCIRP
Width to cutting item reference point32mm
WT
Masă (greutate)1,336kg
XYWD
xyw plane distance-65mm
XZWD
xzw plane distance0mm

Descriere

Suporți pentru canelare – canelare radială G3011-C…-P • Walter CaptoTM • Fixare cu șuruburi • metric • Walter CaptoTM ISO 26623 • Dreapta • MX22 • s=1mm • Tmax=6mm

Descriere unealtă

Sculă de canelare și debitare G3011: Multiplicați-vă succesul – cu patru muchii așchietoare
4 muchii așchietoare rectificate cu precizie ± 0,02 mm
Lățimi de canelare: 0,80–5,65 mm

Domenii de utilizare

Canelare, debitare, profilare, strunjire de canelare și filetare prin strunjire
Unde este nevoie de precizie ridicată și de diametre mici
Domenii de utilizare: Strunguri CNC și multiax, strunguri automate, mașini cu interfață Walter CaptoTM

Avantajele Dvs.

Control perfect al așchiilor prin răcirea de precizie
Ușurință mare în utilizare datorită fixării tangențiale cu șuruburi autocentrante
Flexibilitate mare: Plăcuțele cu toate variantele de muchii așchietoare pot fi utilizate pe același suport
Durabilitate maximă datorită celor mai noi sorturi PVD Tiger·tec® Silver

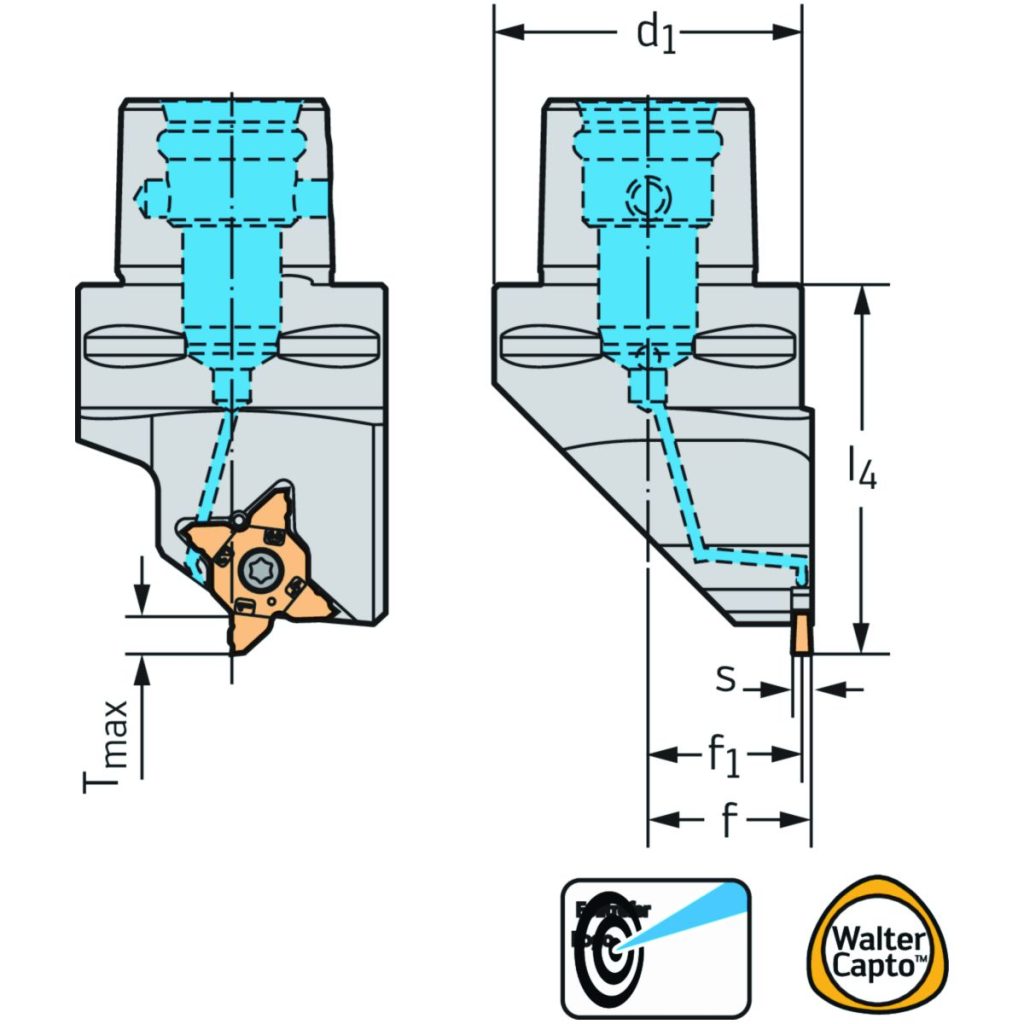

DenumireDescriereValoareUnitate
T<sub>max</sub>Adâncime maximă de așchiere6mm
sLățimea plăcuței așchietoare0.5 - 3.3
d<sub>1</sub>Codul dimensiunii de îmbinareC6
l<sub>4</sub>Lungimea maximă în consolă65mm
CodificareCodificare sculăG3011-C6R-MX22-2-P
TipPlăcuțe amovibile posibileMX22-2E ..
f<sub>1</sub>Lățimea funcțională32mm
