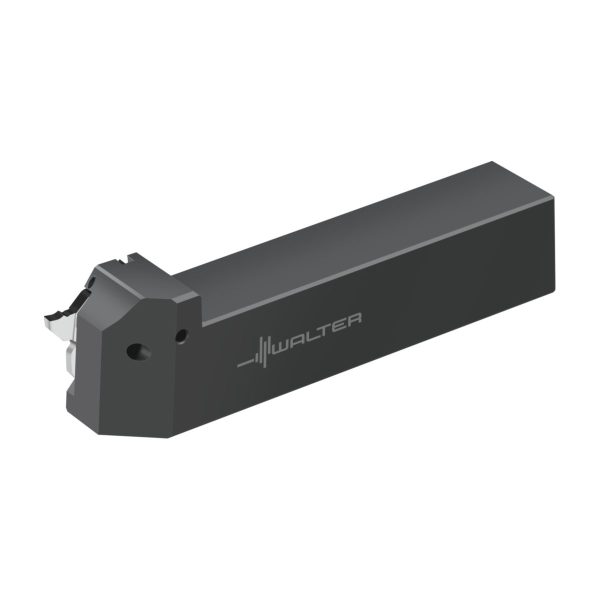

Cuțit de strung 3° – canelare radială – G3051-2020L-MX22-2-P

Cuțit de strung 3° – canelare radială G3051-2525R-MX22-2-P-G3051-2525R-MX22-2-P-0998300935 Cuțit de strung 3° – canelare radială – G3051-2525R-MX22-2-P
Cuțit de strung 3° – canelare radială G3051-2525L-MX22-2-P-G3051-2525L-MX22-2-P-0998301935 Cuțit de strung 3° – canelare radială – G3051-2525L-MX22-2-P

1.381,07 lei fără TVA - 1.671,09 lei cu TVA

Numărul articolului: 7797727Familie produs: G3051 SKU: G3051-2020L-MX22-2-P UPC: 0998299935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,370 kg
Dimensiuni 137 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghiul de atac

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G3051
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare21,34mm
A2
Lățime funcțională21,34mm
A3
Lungime funcțională125mm
A4
Înălțime de funcționare6mm
A8
Adâncime de așchiere6mm
B3
Lungime în consolă125mm
B5
Cantitate rezerve de reascuțire125mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii2020
C4
Înălțimea cozii20mm
C5
Lățimea cozii20mm
D7
Masă (greutate)0,334kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolG3051-2020L-MX22-2-P
J22
Codificare produs7319
J41
Codare loc de separare plăcuță amovibilăWR$$MX2220003**LX**
J42
Codificare plăcuță amovibilăMX22-2
J6
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
LPR
Lungime în consolă125mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii20mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
CDX
Adâncime de așchiere6mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CW
Lungimea muchiei așchietoare0,5mm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii2020
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii20mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare20mm
IIC
Codare loc de separare plăcuță amovibilăWR$$MX2220003**LX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională125mm
LFCIRP
Functional length to cutting item reference point125
LPR
Lungime în consolă125mm
MIID
Codificare plăcuță amovibilăMX22-2
NOI
Număr de posibilități de utilizare2000
OAL
Cantitate rezerve de reascuțire125mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagineG3051-20-32-L-P
WF
Lățime funcțională21,34mm
WFCIRP
Width to cutting item reference point21,34mm
WT
Masă (greutate)0,334kg
XYWD
xyw plane distance-125mm
XZWD
xzw plane distance20mm

Descriere

Cuțit de strung 3° – canelare radială G3051…-P • Canelare și debitare la nivelul umerilor înalți • Răcire de precizie • metric • Coadă cu secțiune pătrată • Stânga • MX22 • s=1mm • Tmax=6mm

Descriere unealtă

G3051-P cu plăcuțe amovibile MX22-L/R….-GD8 pentru prelucrarea pe treaptă
Poziție de montare la 3° în cuțitele de strung pentru canelare

Domenii de utilizare

Canelare și debitare – trepte și diametre mari fără contur de interferență
diametre mici cu precizie înaltă
Poate fi utilizat pe strunguri CNC și multiax, strunguri automate
Pentru operații de finisare în spatele zonei de contact a unei componente

Avantajele Dvs.

Control perfect al așchiilor prin răcirea de precizie
Dispunerea tangențială pentru o planeitate și o calitate excelentă a suprafeței
Ușurință în utilizare datorită strângerii cu șurub cu autoorientare
Economisire enormă de material în producția de masă datorită geometriei VG8

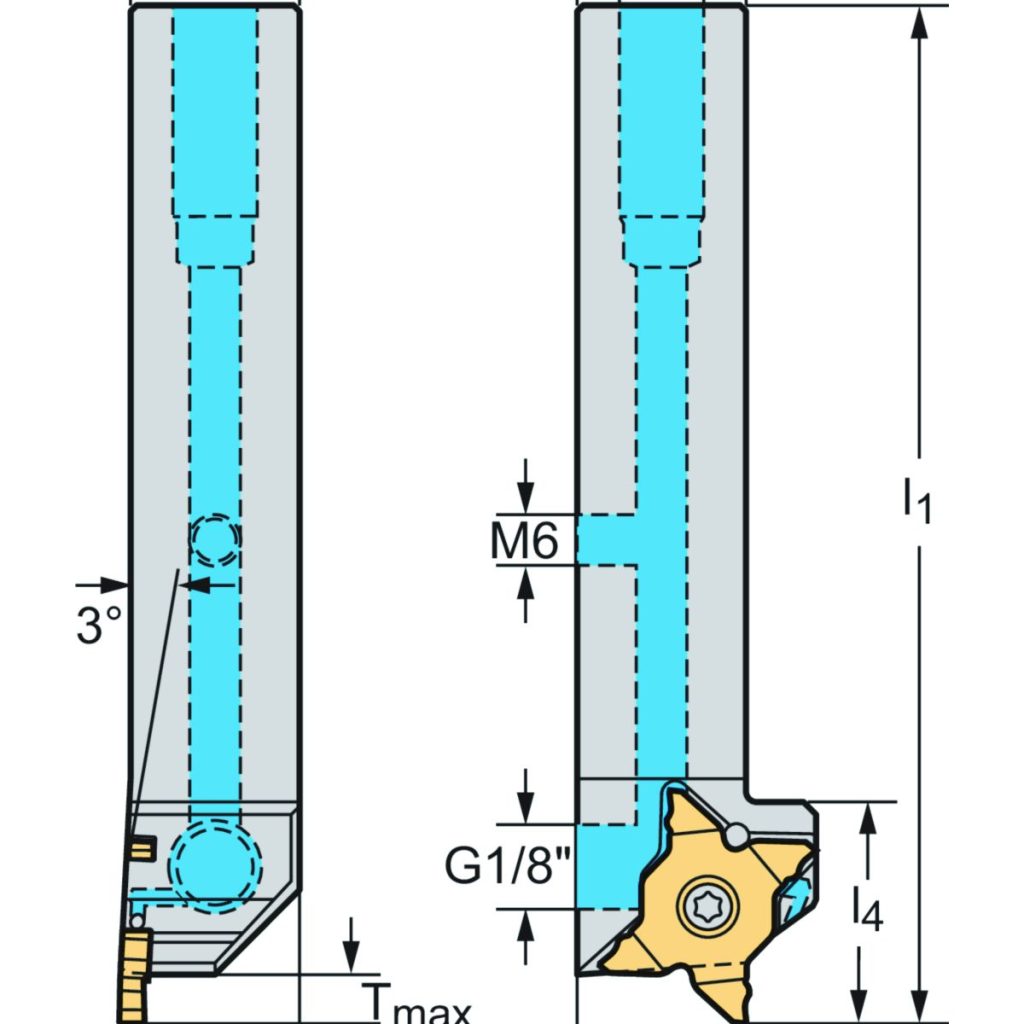

DenumireDescriereValoareUnitate
bLățimea cozii20mm
T<sub>max</sub>Adâncime maximă de așchiere6mm
sLățimea plăcuței așchietoare0.5 - 3.3
h = h<sub>1</sub>Înălțimea cozii20mm
l<sub>1</sub>Lungimea totală125mm
l<sub>4</sub>Lungime maximă în consolă26mm
CodificareCodificare sculăG3051-2020L-MX22-2-P
TipPlăcuțe amovibile posibileMX22-2L ..
f<sub>1</sub>Lățimea funcțională21,3mm
