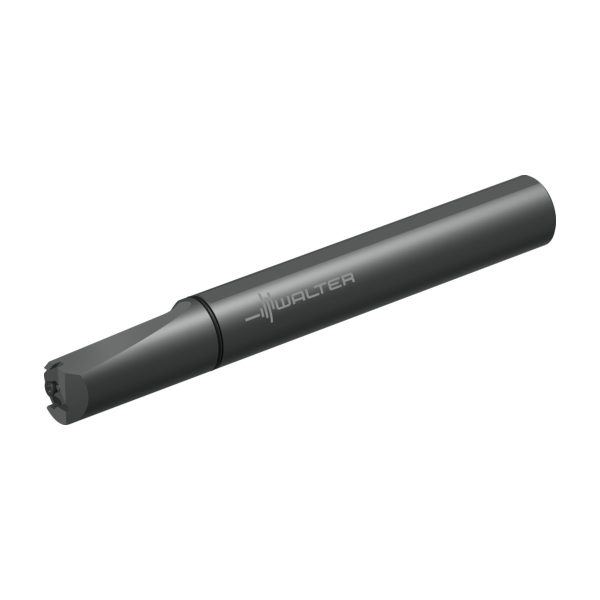

Bară pentru strunjire interioară – canelare interioară - G3221-32SL-MX22-2-P - imagine 2

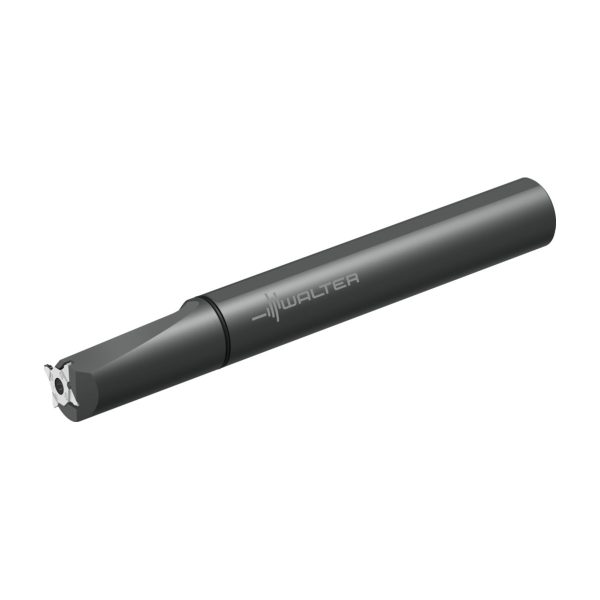

Bară pentru strunjire interioară – canelare interioară – G3221-32SL-MX22-2-P

Sculă cu coadă – canelare radială G5011.16L-6T21GD26-G5011.16L-6T21GD26-4063467234186 Sculă cu coadă – canelare radială – G5011.16L-6T21GD26
Bară pentru strunjire interioară – canelare interioară G3221-32SR-MX22-2-P-G3221-32SR-MX22-2-P-4063464057757 Bară pentru strunjire interioară – canelare interioară – G3221-32SR-MX22-2-P

2.301,79 lei fără TVA - 2.785,17 lei cu TVA

Numărul articolului: 8167145Familie produs: G3221 SKU: G3221-32SL-MX22-2-P EAN: 4063464057764 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,480 kg
Dimensiuni 265 × 40 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lăţime funcţională

Unghi de înclinare

Lățimea plăcuței, dime_A12

Unghiul de atac

Tip unealtă

group_name_2

Canelare
group_name_7

G3221-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare0,5mm
A12
Lățimea plăcuței, dimensiune nominală0,5mm
A2
Lățime funcțională20,6mm
A4
Înălțime de funcționare80mm
A6
Diametrul minim al găurii80mm
A8
Adâncime de așchiere4mm
B3
Lungime în consolă73mm
B5
Cantitate rezerve de reascuțire250mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii11
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Înălțimea cozii31,25mm
D7
Masă (greutate)1,44kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacS
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J22
Codificare produs7921
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$MX2220003**EX**
J42
Codificare plăcuță amovibilăMX22-2
J6
Codare loc de separare pe partea mașiniiZYL11G3200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEI
LPR
Lungime în consolă73mm
NSM
Număr standard caracteristicăDIN4000-90
Număr standard caracteristică
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL11G3200h$06
CDX
Adâncime de așchiere4mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare0,5mm
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii320
DMIN
Diametrul minim al găurii80mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii31,25mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare0mm
IIC
Codare loc de separare plăcuță amovibilăWR$$MX2220003**EX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point248,325
LPR
Lungime în consolă73mm
LS
Lungime coadă177mm
LSC
Lungime gaură de fixare177mm
MIID
Codificare plăcuță amovibilăMX22-2
NOI
Număr de posibilități de utilizare2000
OAL
Cantitate rezerve de reascuțire250mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG3221-32-L-MX-P
WF
Lățime funcțională20,6mm
WFCIRP
Width to cutting item reference point20,6mm
WT
Masă (greutate)1,44kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance20,6mm

Descriere

Bară pentru strunjire interioară – canelare interioară G3221…-P • Fixare cu șuruburi • Răcire de precizie • metric • coadă cilindrică cu aplatizare • Stânga • MX22 • s=1mm • Tmax=4mm

Descriere unealtă

Orificiu de răcire axial, cu posibilitate de închidere, pentru prelucrarea găurilor înfundate
Etanșare flexibilă cu inel O, pentru transferul fără pierderi al lichidului de răcire
Toate lățimile plăcuței MX22 (standard și Walter Xpress) pot fi utilizate în aceeași sculă
Canelare interioară și strunjire de canelare cu răcire de precizie

Domenii de utilizare

Utilizabil începând cu o presiune de la 10 bari până la maximum 80 de bari a lichidului de răcire
Canelări interioare începând cu Dmin = 45 mm
Canelare până la Tmax = 4 mm

Avantajele Dvs.

Efect unic de evacuare a așchiilor datorită orificiului de răcire axial la prelucrarea găurilor înfundate
Foarte bună calitate a suprafeței, fiabilitate și evacuare a așchiilor
Ușurință mare în utilizare datorită fixării tangențiale cu șuruburi autocentrante
Flexibilitate mare: Plăcuțele cu toate variantele de muchii așchietoare pot fi utilizate pe același suport

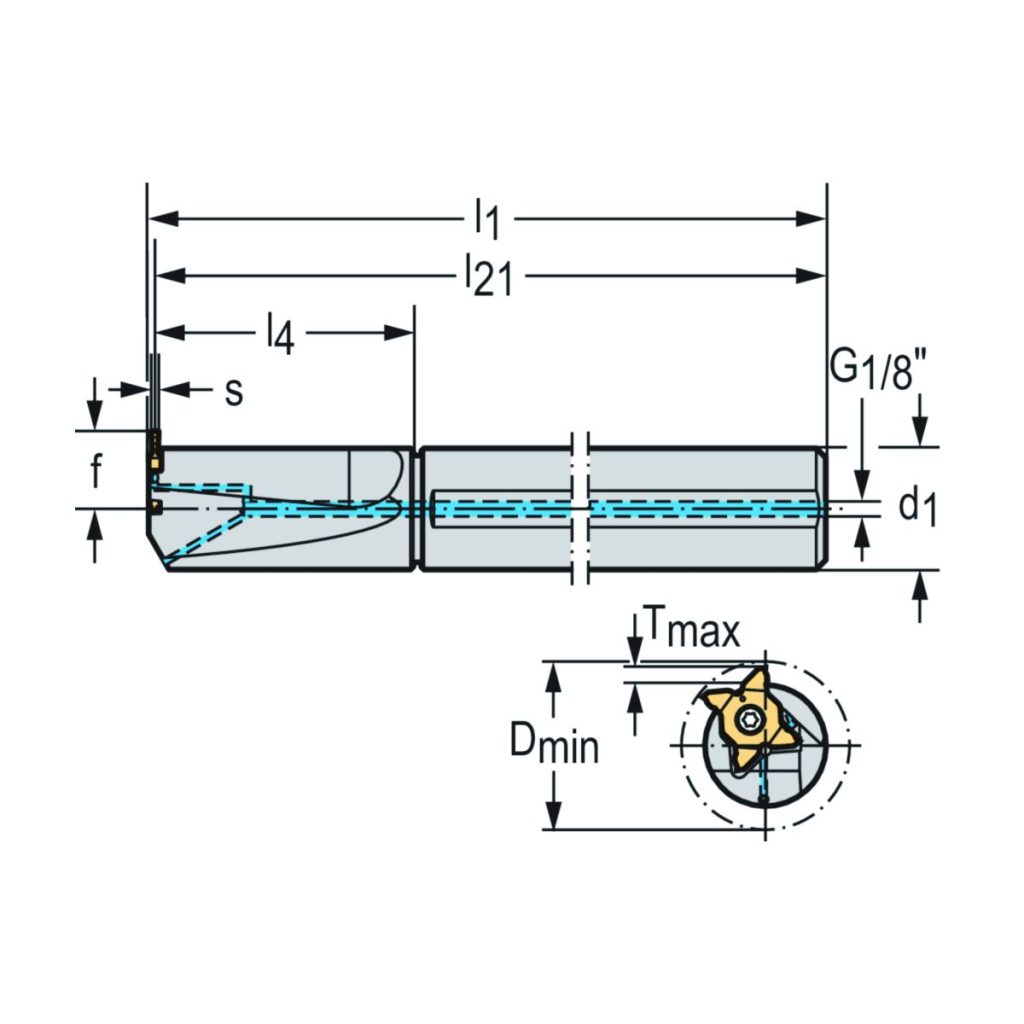

DenumireDescriereValoareUnitate
T<sub>max</sub>Adâncime maximă de așchiere4mm
sLățimea plăcuței așchietoare0.5 - 3.3
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>32mm
D<sub>min</sub>Diametrul minim al burghiului80mm
l<sub>21</sub>Lungimea funcțională248,3mm
l<sub>1</sub>Lungimea totală250mm
l<sub>4</sub>Lungime maximă în consolă72mm
CodificareCodificare sculăG3221-32SL-MX22-2-P
TipPlăcuțe amovibile posibileMX22-2E ..
fLățimea funcțională20,6mm
