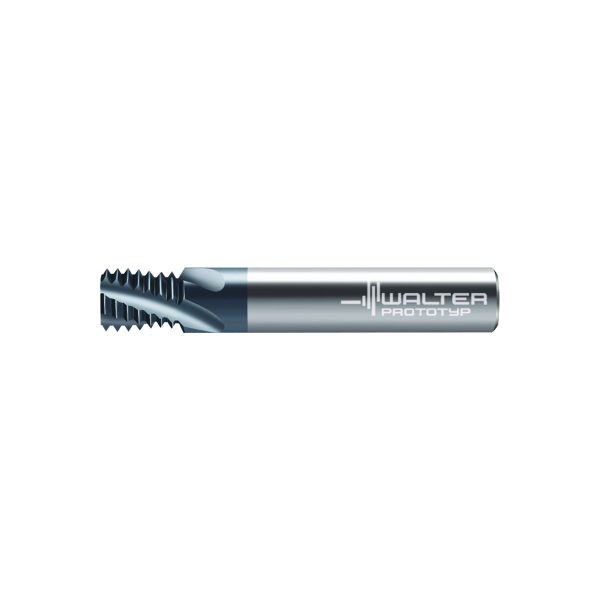

Freze de filetat din carbură metalică - H5036016-MJ8 - imagine 1

Freze de filetat din carbură metalică – H5036016-MJ8

Freze de filetat din carbură metalică – H5036016-MJ10
Freze de filetat din carbură metalică – H5336016-UNJF5/16

3.013,74 lei fără TVA - 3.646,63 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 5115422Familie produs: 1H5036016 SKU: H5036016-MJ8 EAN: 4042446137113 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,041 kg
Dimensiuni 93 × 14 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungime în consolă

Interupted edge property

Tip unealtă

Aplicație secundară

,

group_name_2

Filetare prin frezare
group_name_7

Freze de filetat din carbură metalică MJ/1,5xDN
DenumireDescriereValoareUnitate
A2
Diametru muchie așchietoare 212,5mm
B2
Lungimea muchiei așchietoare, max.12,5mm
B3
Lungime în consolă22mm
B4
Lungime utilă58mm
B5
Cantitate rezerve de reascuțire58mm
B6
Lungime cap22mm
B71
Lungime funcțională58mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii80
C3
Diametru de prindere, pe partea mașinii8mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă36mm
D11
Tip de frezăT
D31
Tip de filetMJ
D32
Pasul filetului1,25mm
D37
Thread diameter nominal6,3
D38
Thread diameter size maximum6,3
D6
Turație, maximă800001/min
D7
Masă (greutate)0,041kg
E2
Unghi de degajare lateral7,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F3
Sens eliceR
F4
Unghiul elicei27°
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H3
Denumire sort de la producătorTICN
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiCN
J1
Standard-
J11
Număr standard sub formă de litereHA
J21
Număr articolH5036016-MJ8
J3
Siglă companieW
J6
Siglă companieZYL01F8000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFSC
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12,5mm
BD
Diametrul corpului8mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL01F8000h$06
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăTiCN
CP
Coolant pressure0MPa
CPDF
Diviziune0
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii80
DC
Diametru muchie așchietoare 1 (diametru nominal)6,3mm
FHA
Unghiul elicei27°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral7,5°
GRADE
Denumire sort de la producătorTICN
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională58mm
LS
Lungime coadă36mm
LU
Lungime utilă12,5mm
OAL
Cantitate rezerve de reascuțire58mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TG
Conicitate0
THFT
Tip de filetMJ
TP
Pasul filetului1,25mm
TPT
Profil parțial/integralF
TSYC
Identificator imagineH5036016
TTP
Filet exterior/interiorI
WT
Masă (greutate)0,041kg
XYWD
xyw plane distance-58mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de filetat din carbură metalică • TMG Ni • MJ60 • TICN • ≤1,5xD • coadă DIN 6535 HA • coolant exit style code: ieșire axială concentrică • P=1,25mm • Dc=6,3mm

Descriere unealtă

Coadă conform DIN 6535 HA
Freză de filetat pentru aliaje de nichel
Profil rotunjit al filetului
Acoperire TiCN
Răcire interioară: evacuare sigură a așchiilor

Domenii de utilizare

Filetare în găuri înfundate și străpunse
Adâncimea de filetare ≤ 1,5 × DN
Geometrie optimă pentru prelucrarea pretențioasă a nichelului

Avantajele Dvs.

Prelucrare rentabilă și fiabilă a aliajelor de Ni
Fiabilitate ridicată datorită designului stabil

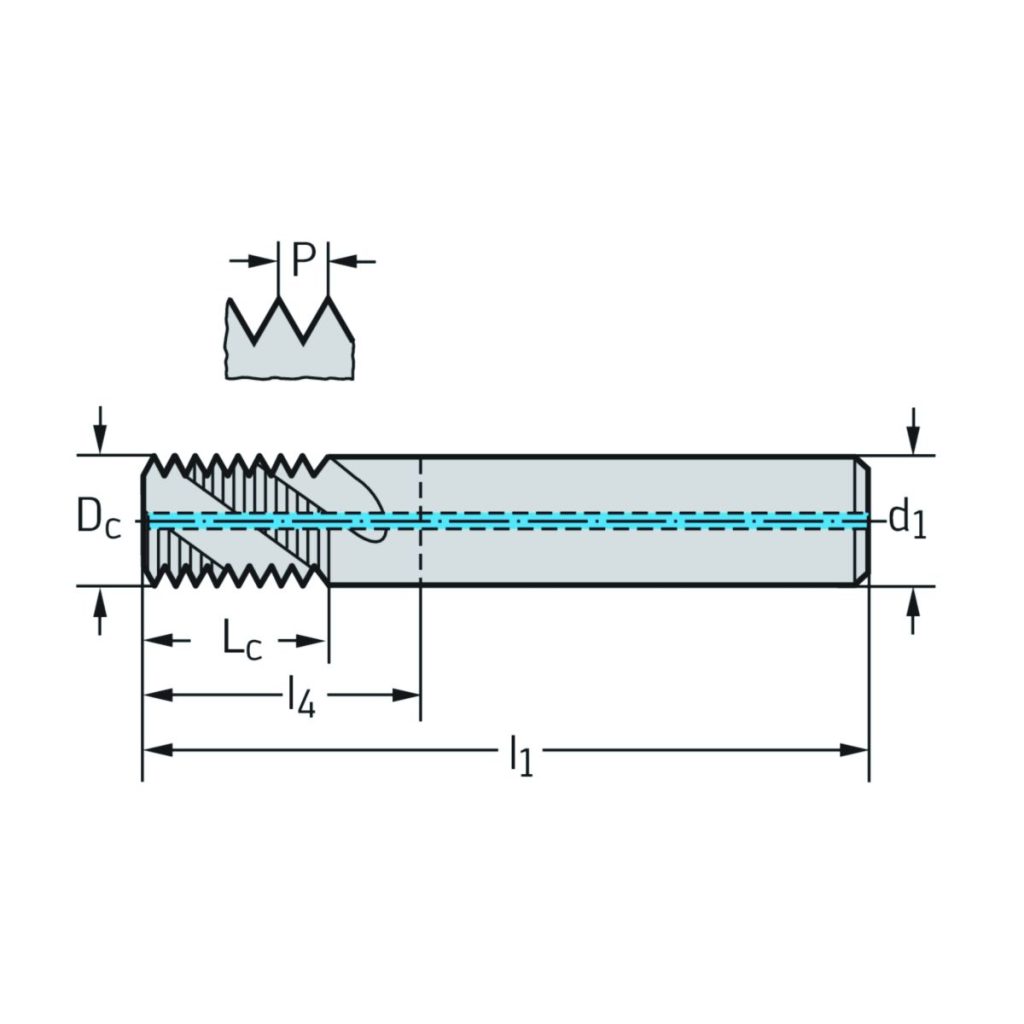

DenumireDescriereValoareUnitate
L<sub>c</sub>Adâncime maximă de așchiere12,5mm
D<sub>c</sub>Diametrul muchiei așchietoare6,3mm
d<sub>1</sub>Diametrul de îmbinare8mm
D<sub>N</sub>Dimensiunea filetuluiMJ 8
l<sub>1</sub>Lungimea totală58mm
l<sub>4</sub>Lungimea funcțională22mm
CodificareCodificare sculăH5036016-MJ8
ZNumărul de dinți4
