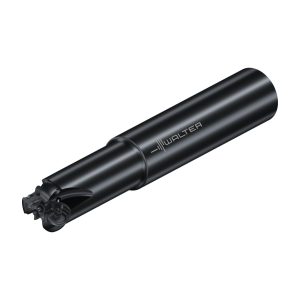

Freze de copiere cu plăcuțe rotunde - M2471-025-A25-03-05-L - imagine 2

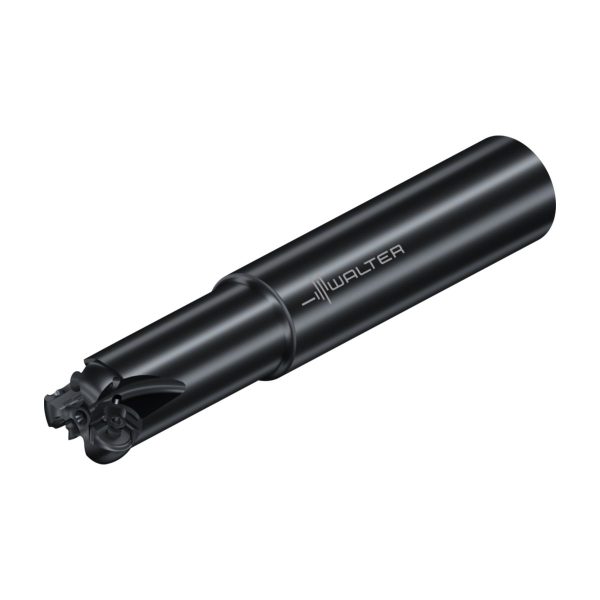

Freze de copiere cu plăcuțe rotunde - M2471-025-A25-03-05-L - imagine 3

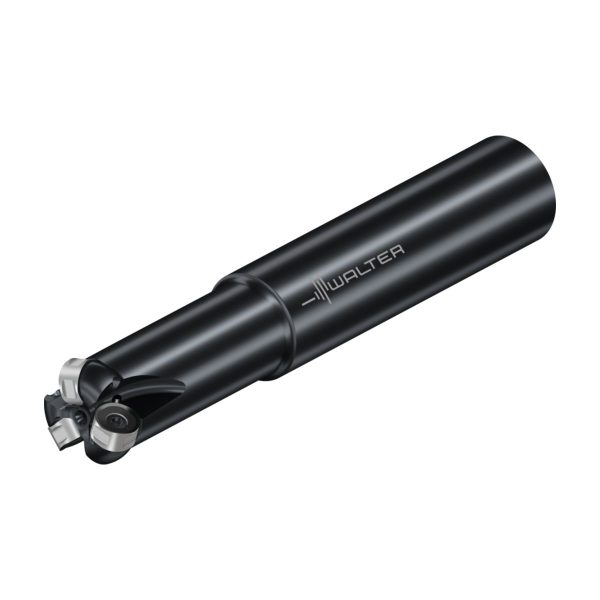

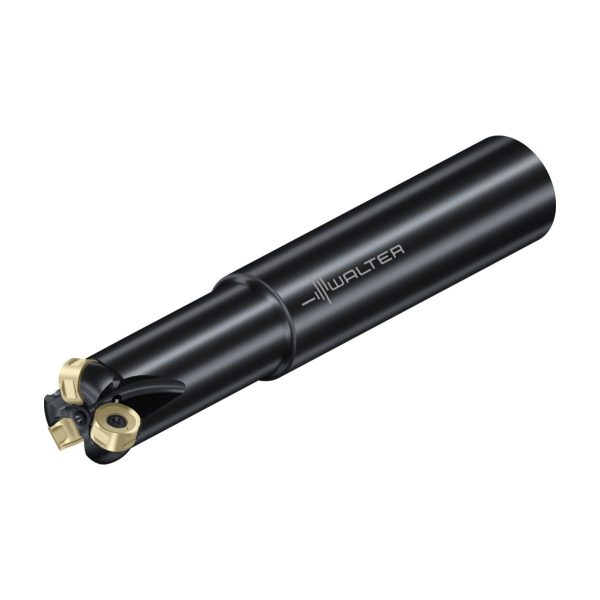

Freze de copiere cu plăcuțe rotunde – M2471-025-A25-03-05-L

Freze de copiere cu plăcuțe rotunde M2471-025-A25-03-05-L-M2471-025-A25-03-05-L-0997914727 Freze de copiere cu plăcuțe rotunde – M2471-032-A32-04-05
Freze de copiere cu plăcuțe rotunde M2471-032-T28-03-06-M2471-032-T28-03-06-0839964727 Freze de copiere cu plăcuțe rotunde – M2471-025-T22-03-05

2.762,15 lei fără TVA - 3.342,20 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 7804286Familie produs: M2471 SKU: M2471-025-A25-03-05-L UPC: 0997914727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,493 kg
Dimensiuni 164 × 33 mm
Domeniu de utilizare

Aplicație principală

,

Diametrul corpului

Lungime utilă

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere M2471 pt.tipul de plăcuţă RNMX..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)25mm
A2
Diametru muchie așchietoare 225mm
A3
Diametrul corpului23,7mm
B2
Lungimea muchiei așchietoare, max.60mm
B3
Lungime în consolă60mm
B4
Lungime utilă60mm
B5
Cantitate rezerve de reascuțire150mm
B6
Lungime cap60mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C4
Lungime coadă56mm
D11
Tip de frezăN
D6
Turație, maximă272001/min
D7
Masă (greutate)0,474kg
D9
Ajustabilitate0
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,45mm
F1
Sensul de așchiereR
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM2471-025-A25-03-05-L
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$RN1005M03****M0
J6
Codare loc de separare pe partea mașiniiZYL01G2500$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5mm
BD
Diametrul corpului23,7mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01G2500$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii250
DC
Diametru muchie așchietoare 1 (diametru nominal)15mm
DCX
Diametru muchie așchietoare 225mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază60mm
LF
Lungime funcțională60mm
LS
Lungime coadă56mm
LU
Lungime utilă60mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire150mm
OHX
Lungime în consolă60mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă272001/min
SC
Insert shape codeR
SSC
Insert seat size code10
TSYC
Identificator imagineM2471-A-05
WT
Masă (greutate)0,474kg
XYWD
xyw plane distance-60mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze de copiere cu plăcuțe rotunde M2471 • coadă cilindrică • metric • RN .. 1005 .. • Dc=15mm • Z=3

Descriere unealtă

Cu coadă cilindrică
Freze de copiere M2471
Freze de copiere cu plăcuțe rotunde cu două fețe cu 8 muchii așchietoare

Domenii de utilizare

Pentru frezare plană și de copiere
Domenii de utilizare: Industria aeronautică și aerospațială, precum și industria energetică (ideal pentru frezarea paletelor de turbină)
Pentru oțel, oțeluri inoxidabile, precum și materiale greu prelucrabile

Avantajele Dvs.

Fiabilitate ridicată datorită plăcuței amovibile stabile cu indexare sigură
Costuri reduse cu sculele datorită variantei sinterizate și celor 8 muchii așchietoare
Sorturi Tiger·tec® Silver WSM35S și WSP45S: Utilizare universală în materiale ISO P, ISO M și ISO S
Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5mm
d<sub>1</sub>Diametrul de îmbinare25mm
D<sub>a</sub>Diametrul maxim de tăiere25mm
l<sub>1</sub>Lungimea totală150mm
l<sub>4</sub>Lungimea funcțională60mm
CodificareCodificare sculăM2471-025-A25-03-05-L
RRază la colț5mm
TipPlăcuțe amovibile posibileRNMX1005M0
GreutateGreutatea0,47kg
ZNumărul de dinți3
Nr. PlăcuțeNumărul de plăcuțe amovibile3
