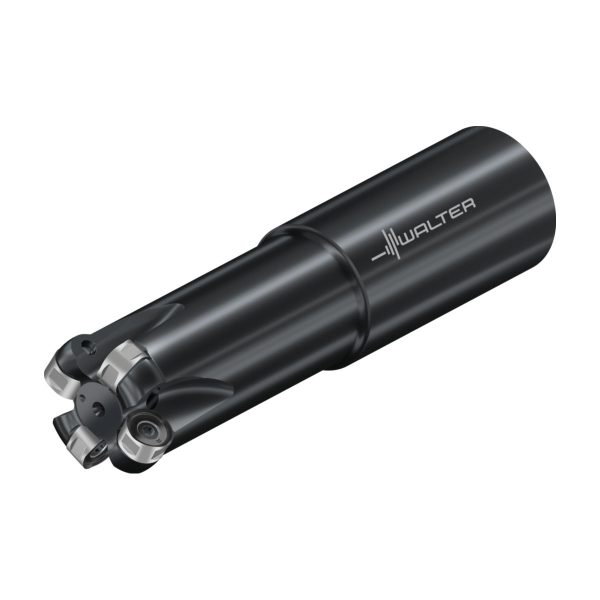

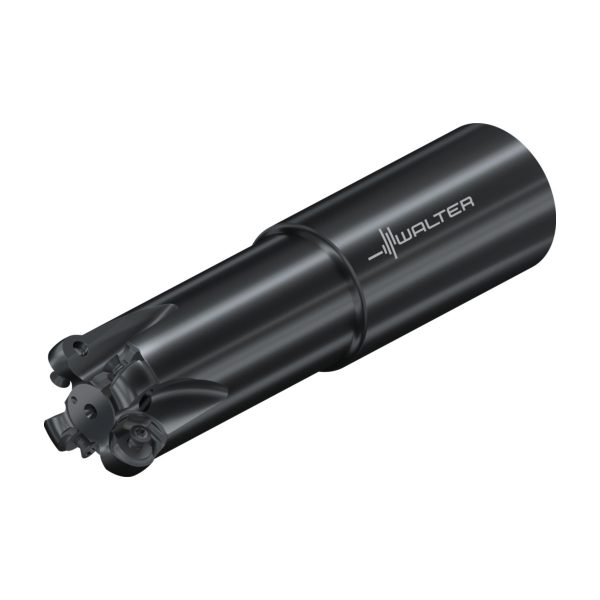

Freze de copiere cu plăcuțe rotunde – M2471-032-A32-04-05

Freze frontale M5012.152-B38-12-10-AP-M5012.152-B38-12-10-AP-4063466290190 Freze frontale – M5012.152-B38-12-10-AP
Freze de copiere cu plăcuțe rotunde M2471-025-A25-03-05-L-M2471-025-A25-03-05-L-0997914727 Freze de copiere cu plăcuțe rotunde – M2471-025-A25-03-05-L

2.783,56 lei fără TVA - 3.368,11 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 7804287Familie produs: M2471 SKU: M2471-032-A32-04-05 UPC: 0997915727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,694 kg
Dimensiuni 145 × 35 mm
Domeniu de utilizare

Aplicație principală

,

Diametrul corpului

Lungime utilă

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere M2471 pt.tipul de plăcuţă RNMX..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)32mm
A2
Diametru muchie așchietoare 232mm
A3
Diametrul corpului31mm
B2
Lungimea muchiei așchietoare, max.70mm
B3
Lungime în consolă70mm
B4
Lungime utilă70mm
B5
Cantitate rezerve de reascuțire131mm
B6
Lungime cap70mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
C4
Lungime coadă60mm
D11
Tip de frezăN
D6
Turație, maximă234001/min
D7
Masă (greutate)0,667kg
D9
Ajustabilitate0
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,5mm
F1
Sensul de așchiereR
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level4
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM2471-032-A32-04-05
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$RN1005M03****M0
J6
Codare loc de separare pe partea mașiniiZYL01G3200$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5mm
BD
Diametrul corpului31mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01G3200$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)22mm
DCX
Diametru muchie așchietoare 232mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază70mm
LF
Lungime funcțională70mm
LS
Lungime coadă60mm
LU
Lungime utilă70mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire131mm
OHX
Lungime în consolă70mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă234001/min
SC
Insert shape codeR
SSC
Insert seat size code10
TSYC
Identificator imagineM2471-A-05
WT
Masă (greutate)0,667kg
XYWD
xyw plane distance-70mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de copiere cu plăcuțe rotunde M2471 • coadă cilindrică • metric • RN .. 1005 .. • Dc=22mm • Z=4

Descriere unealtă

Cu coadă cilindrică
Freze de copiere M2471
Freze de copiere cu plăcuțe rotunde cu două fețe cu 8 muchii așchietoare

Domenii de utilizare

Pentru frezare plană și de copiere
Domenii de utilizare: Industria aeronautică și aerospațială, precum și industria energetică (ideal pentru frezarea paletelor de turbină)
Pentru oțel, oțeluri inoxidabile, precum și materiale greu prelucrabile

Avantajele Dvs.

Fiabilitate ridicată datorită plăcuței amovibile stabile cu indexare sigură
Costuri reduse cu sculele datorită variantei sinterizate și celor 8 muchii așchietoare
Sorturi Tiger·tec® Silver WSM35S și WSP45S: Utilizare universală în materiale ISO P, ISO M și ISO S
Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5mm
d<sub>1</sub>Diametrul de îmbinare32mm
D<sub>a</sub>Diametrul maxim de tăiere32mm
l<sub>1</sub>Lungimea totală131mm
l<sub>4</sub>Lungimea funcțională70mm
CodificareCodificare sculăM2471-032-A32-04-05
RRază la colț5mm
TipPlăcuțe amovibile posibileRNMX1005M0
GreutateGreutatea0,67kg
ZNumărul de dinți4
Nr. PlăcuțeNumărul de plăcuțe amovibile4
