Freze cilindro-frontale – M4130-020-W20-03-08

Freze cu dinți deși M2136-160-B40-24-06-M2136-160-B40-24-06-0840275724 Freze cu dinți deși – M2136-160-B40-24-06
Freze cilindro-frontale M4130-025-W25-04-08-M4130-025-W25-04-08-0823600724 Freze cilindro-frontale – M4130-025-W25-04-08

1.900,32 lei fără TVA - 2.299,39 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6952593Familie produs: M4130 SKU: M4130-020-W20-03-08 UPC: 0823596724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,197 kg
Dimensiuni 105 × 26 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M4130 (LD..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)19,09mm
A3
Diametrul corpului19,09mm
B2
Lungimea muchiei așchietoare, max.8mm
B3
Lungime în consolă38mm
B4
Lungime utilă38mm
B5
Cantitate rezerve de reascuțire90mm
B6
Lungime cap38mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă50mm
D6
Turație, maximă343001/min
D7
Masă (greutate)0,183kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.2,7°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolM4130-020-W20-03-08
J3
Siglă companieW
J41
Siglă companieWR$$LD08T2**3R*****
J42
Codificare plăcuță așchietoare, poz. ALDGW 08 T2 PDR
J45
Codificare plăcuță așchietoare, poz. ALDGW 08 T2 PDR
J6
Codare loc de separare pe partea mașiniiZYL10G2000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului19,09mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G2000h$06
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,7mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii200
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază38mm
LF
Lungime funcțională65mm
LS
Lungime coadă50mm
LSC
Lungime gaură de fixare50mm
LU
Lungime utilă38mm
NOI
Număr de posibilități de utilizare120
OAL
Cantitate rezerve de reascuțire90mm
OHX
Lungime în consolă38mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.2,7°
RPMX
Turație, maximă343001/min
SC
Insert shape codeL
TSYC
Identificator imagineM4130-W
WT
Masă (greutate)0,183kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

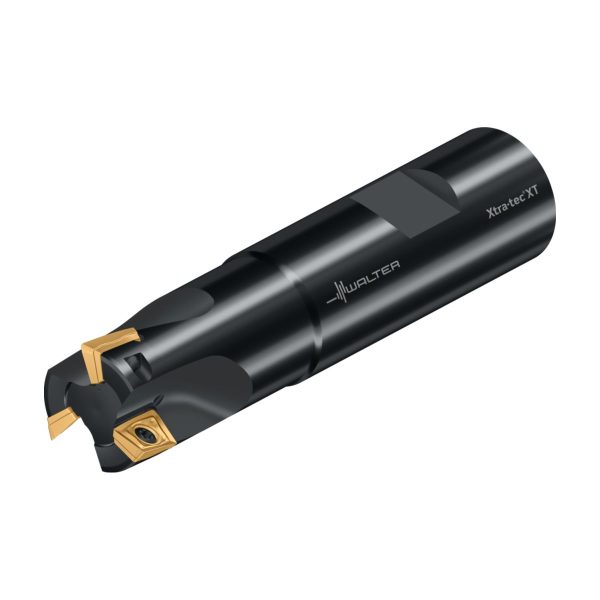

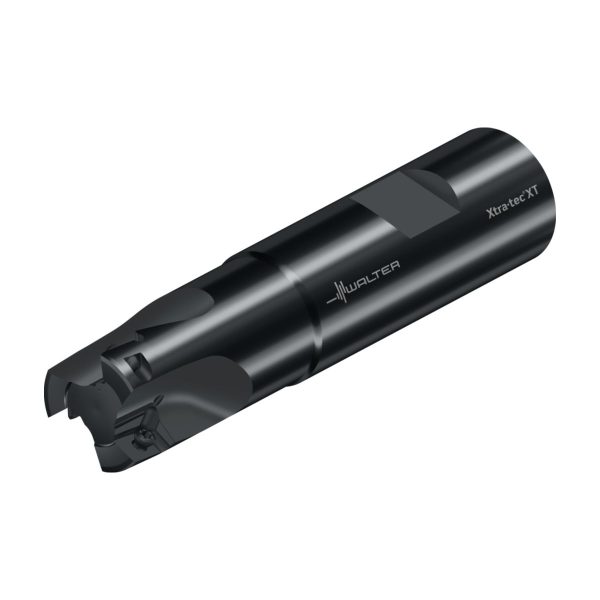

Freze cilindro-frontale M4130 • coadă DIN 1835 B • κ=90° • metric • LD .. 08T2 .. • Dc=20mm • Z=3

Descriere unealtă

Cu coadă Weldon
Freze cilindro-frontale Walter M4130
Freze cilindro-frontale M4130 cu unghi de atac de 90°
Plăcuță amovibilă cu 2 muchii așchietoare

Domenii de utilizare

Prelucrări de degroșare
Frezare cilindro-frontală, variații liniare, frezare de buzunare și frezare prin interpolare circulară
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile

Avantajele Dvs.

Eficiență economică ridicată
Concept care menajează resursele
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare
Producție compensată cu CO2

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul de îmbinare20mm
l<sub>1</sub>Lungimea totală90mm
l<sub>4</sub>Lungimea maximă în consolă38mm
CodificareCodificare sculăM4130-020-W20-03-08
TipPlăcuțe amovibile posibileLDM . 08T204R
GreutateGreutatea0,18kg
ZNumărul de dinți3
