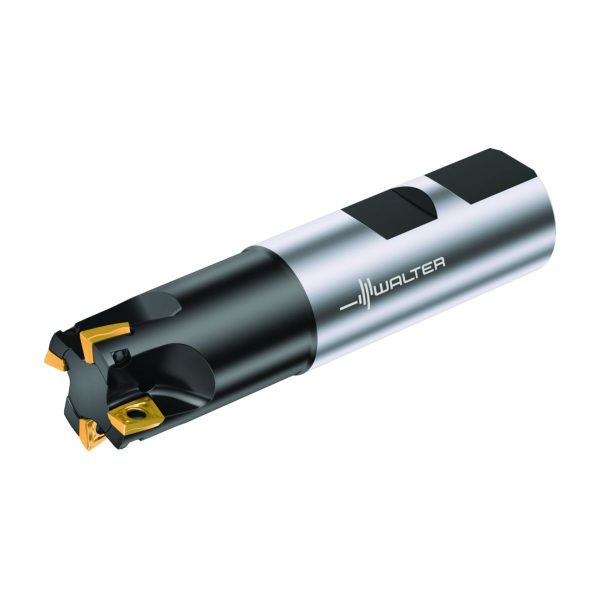

Freze cilindro-frontale – M4130-025-W25-04-08
2.114,44 lei fără TVA - 2.558,47 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,341 kg |
|---|---|
| Dimensiuni | 125 × 30 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Lungime gaură de fixare | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | M4130 (LD..) |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 24,09 | mm |
A3 | Diametrul corpului | 24,09 | mm |
B2 | Lungimea muchiei așchietoare, max. | 8 | mm |
B3 | Lungime în consolă | 42 | mm |
B4 | Lungime utilă | 42 | mm |
B5 | Cantitate rezerve de reascuțire | 100 | mm |
B6 | Lungime cap | 42 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 10 | |
C14 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 250 | |
C3 | Diametru de prindere, pe partea mașinii | 25 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 56 | mm |
D6 | Turație, maximă | 29400 | 1/min |
D7 | Masă (greutate) | 0,319 | kg |
D9 | Ajustabilitate | 0 | |
E1 | Unghiul de atac | 90 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 1,9 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 4 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 2 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 4 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO3338-2 | |
J11 | Număr standard sub formă de litere | WE | |
J21 | Număr articol | M4130-025-W25-04-08 | |
J3 | Siglă companie | W | |
J42 | Siglă companie | LDGW 08 T2 PDR | |
J45 | Codificare plăcuță așchietoare, poz. A | LDGW 08 T2 PDR | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 8 | mm |
BD | Diametrul corpului | 24,09 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL10G2500h$06 | |
CICT | Cutting item count | 4 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CWX | Lățime maximă de așchiere | mm | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 250 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 25 | mm |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime corp de bază | 42 | mm |
LF | Lungime funcțională | 68 | mm |
LS | Lungime coadă | 56 | mm |
LSC | Lungime gaură de fixare | 56 | mm |
LU | Lungime utilă | 42 | mm |
NOI | Număr de plăcuțe amovibile poziția A | 4 | |
OAL | Cantitate rezerve de reascuțire | 100 | mm |
OHX | Lungime în consolă | 42 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 1,9 | ° |
RPMX | Turație, maximă | 29400 | 1/min |
SC | Insert shape code | L | |
TSYC | Identificator imagine | M4130-W | |
WT | Masă (greutate) | 0,319 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 2 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 4 |
Rombice pozitive – LDMW08T204R-A57 WKP35GSKU: LDMW08T204R-A57 WKP35G127,08 lei fără TVA - 153,77 lei cu TVA- Rombice pozitive – LDMW08T204R-A57 WKP25SSKU: LDMW08T204R-A57 WKP25S105,88 lei fără TVA - 128,11 lei cu TVA
- Rombice pozitive – LDMT08T204R-D57 WSP45GSKU: LDMT08T204R-D57 WSP45G111,13 lei fără TVA - 134,47 lei cu TVA
- Rombice pozitive – LDMT08T204R-D57 WKP25SSKU: LDMT08T204R-D57 WKP25S105,88 lei fără TVA - 128,11 lei cu TVA
- Rombice pozitive – LDMT08T204R-D57 WKP35SSKU: LDMT08T204R-D57 WKP35S105,88 lei fără TVA - 128,11 lei cu TVA
- Rombice pozitive – LDMT08T204R-D57 WKP35GSKU: LDMT08T204R-D57 WKP35G127,08 lei fără TVA - 153,77 lei cu TVA
- Rombice pozitive – LDMT08T204R-D51 WSP45GSKU: LDMT08T204R-D51 WSP45G111,13 lei fără TVA - 134,47 lei cu TVA
- Rombice pozitive – LDMT08T204R-D51 WKP35SSKU: LDMT08T204R-D51 WKP35S105,88 lei fără TVA - 128,11 lei cu TVA
- Rombice pozitive – LDMT08T204R-D51 WKP25SSKU: LDMT08T204R-D51 WKP25S105,88 lei fără TVA - 128,11 lei cu TVA
- Rombice pozitive – LDMT08T204R-D51 WKP35GSKU: LDMT08T204R-D51 WKP35G127,08 lei fără TVA - 153,77 lei cu TVA
- Rombice pozitive – LDMT08T204R-F57 WKP25SSKU: LDMT08T204R-F57 WKP25S105,88 lei fără TVA - 128,11 lei cu TVA
- Rombice pozitive – LDMT08T204R-F57 WSP45GSKU: LDMT08T204R-F57 WSP45G111,13 lei fără TVA - 134,47 lei cu TVA
- Rombice pozitive – LDMT08T204R-F57 WKP35SSKU: LDMT08T204R-F57 WKP35S105,88 lei fără TVA - 128,11 lei cu TVA
- Rombice pozitive – LDMT08T204R-F57 WKP35GSKU: LDMT08T204R-F57 WKP35G127,08 lei fără TVA - 153,77 lei cu TVA
- Garnitură – FS1324SKU: FS1324330,82 lei fără TVA - 400,29 lei cu TVA
- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P25-081SKU: AB017.K50-P25-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P25-081SKU: AB017-S40-P25-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P25-110SKU: AB017-H100-P25-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P25-120SKU: AB017-H63-P25-1202.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-40 070SKU: C6-391.14-40 0702.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-40 075SKU: C8-391.14-40 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Adaptor cu coadă Weldon – C5-391.20-25 080SKU: C5-391.20-25 0802.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor cu coadă Weldon – C6-391.20-25 080SKU: C6-391.20-25 0802.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor cu coadă Weldon – C8-391.20-25 080SKU: C8-391.20-25 0802.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W25-160SKU: AB044-H100-W25-1601.327,54 lei fără TVA - 1.606,32 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W25-110SKU: AB044-H63-W25-110942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W25-160SKU: AB044-H63-W25-160942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W25-160SKU: AB044-S40-W25-160776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W25-100SKU: AB044-S40-W25-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W25-120SKU: AB044-S40-W25-120776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W25-080SKU: AB044-S50-W25-0801.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W25-120SKU: AB044-S50-W25-1201.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W25-160SKU: AB044-S50-W25-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W25-160SKU: AB044-J40-W25-160776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W25-090SKU: AB044-J40-W25-090685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W25-120SKU: AB044-J40-W25-120776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W25-160SKU: AB044-J50-W25-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W25-100SKU: AB044-J50-W25-1001.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W25-120SKU: AB044-J50-W25-1201.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-160SKU: AB009-H63-ER40-160947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-085SKU: AB009-H63-ER40-085835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-120SKU: AB009-H63-ER40-120947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-130SKU: AB009-H63-ER40-130947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-200SKU: AB009-H100-ER40-2001.734,37 lei fără TVA - 2.098,59 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-120SKU: AB009-H100-ER40-1201.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-160SKU: AB009-H100-ER40-1601.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-200SKU: AB009-H63-ER40-2001.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-160SKU: AB009-S50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-070SKU: AB009-S50-ER40-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-100SKU: AB009-S50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-160SKU: AB009-S40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-070SKU: AB009-S40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-100SKU: AB009-S40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-160SKU: AB009-J40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-070SKU: AB009-J40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-100SKU: AB009-J40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-160SKU: AB009-J50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-080SKU: AB009-J50-ER40-0801.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-100SKU: AB009-J50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER40-105SKU: AB009.K40-ER40-1051.456,02 lei fără TVA - 1.761,78 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER40-105SKU: AB009.K50-ER40-1052.012,73 lei fără TVA - 2.435,40 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.80.085.25SKU: A170M.0.80.085.251.873,55 lei fără TVA - 2.267,00 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.63.080.25SKU: A170M.0.63.080.251.755,78 lei fără TVA - 2.124,49 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.63.085.26SKU: AK300M.0.63.085.262.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Bucșe elastice ER DIN 6499 – C330.26.250SKU: C330.26.250279,96 lei fără TVA - 338,75 lei cu TVA
- 1.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Cheie – FS2011SKU: FS201152,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2001SKU: FS20011.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Cheie – FS2088SKU: FS2088138,64 lei fără TVA - 167,75 lei cu TVA
- Şuruburi cu cap – FS2084SKU: FS208428,96 lei fără TVA - 35,04 lei cu TVA
Descriere
Freze cilindro-frontale M4130 • coadă DIN 1835 B • κ=90° • metric • LD .. 08T2 .. • Dc=25mm • Z=2
Descriere unealtă
Cu coadă Weldon
Freze cilindro-frontale Walter M4130
Freze cilindro-frontale M4130 cu unghi de atac de 90°
Plăcuță amovibilă cu 2 muchii așchietoare
Domenii de utilizare
Prelucrări de degroșare
Frezare cilindro-frontală, variații liniare, frezare de buzunare și frezare prin interpolare circulară
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile
Avantajele Dvs.
Eficiență economică ridicată
Concept care menajează resursele
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare
Producție compensată cu CO2

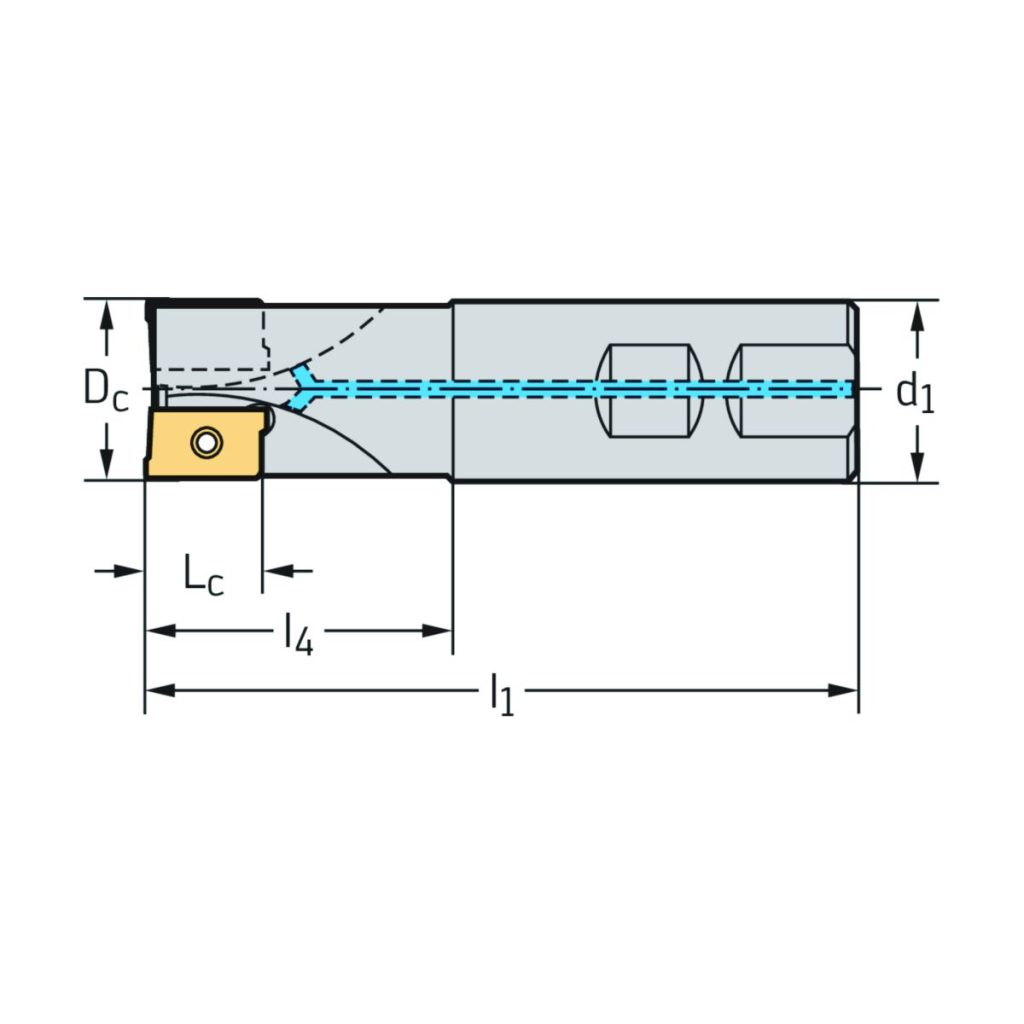

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 8 | mm |
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 4 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 25 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 25 | mm |
| l<sub>1</sub> | Lungimea totală | 100 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 42 | mm |
| Codificare | Codificare sculă | M4130-025-W25-04-08 | |
| Tip | Plăcuțe amovibile posibile | LDM . 08T204R | |
| Greutate | Greutatea | 0,32 | kg |
| Z | Numărul de dinți | 4 |
