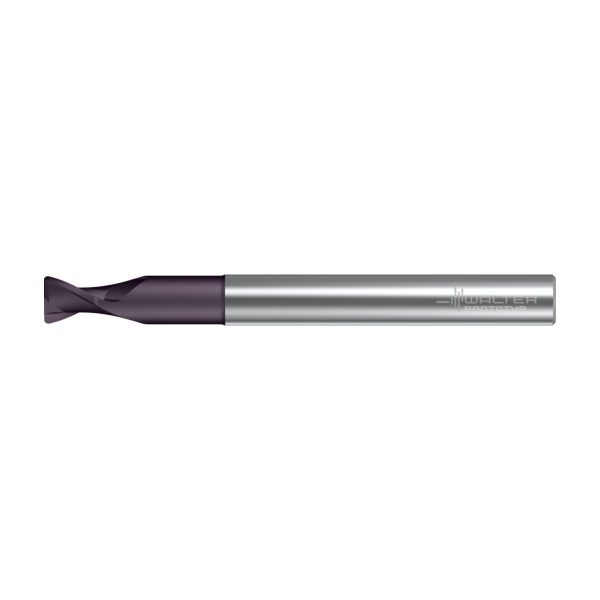

Freze cilindro-frontale/de canelare din carbură metalică - MC213-12.0A2L100C-WJ30TF - imagine 1

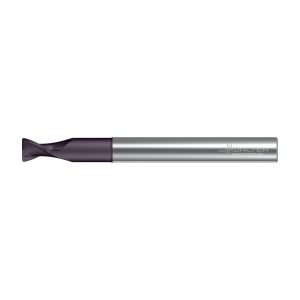

Freze cilindro-frontale/de canelare din carbură metalică - MC213-12.0A2L100C-WJ30TF - imagine 2

Freze cilindro-frontale/de canelare din carbură metalică – MC213-12.0A2L100C-WJ30TF

Freze cilindro-frontale/de canelare din carbură metalică – MC213-12.0A2L050C-WJ30TF
Freze cilindro-frontale/de canelare din carbură metalică – MC213-02.0A2L020C-WJ30TF

1.439,96 lei fără TVA - 1.742,35 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 6579860Familie produs: MC213 SKU: MC213-12.0A2L100C-WJ30TF EAN: 4042446255961 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,158 kg
Dimensiuni 125 × 22 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Advance GP, cu rază la colţ, Z=2, HSC
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)11,4mm
A5
Diametrul gâtului11,4mm
B2
Lungimea muchiei așchietoare, max.12mm
B3
Lungime în consolă36mm
B4
Lungime utilă36mm
B5
Cantitate rezerve de reascuțire100mm
B6
Lungime cap55mm
B71
Lungime funcțională100mm
B9
Lungime gât35,48
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă45mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,158kg
E2
Unghi de degajare lateral8,5°
E3
Unghi axial de așchiere8,5°
E4
Unghi de plonjare, max.30°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F3
Sens eliceR
F4
Unghiul elicei30°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM L
J11
Număr standard sub formă de litereHA
J21
Număr articolMC213-12.0A2L100C-WJ30TF
J22
Număr articol846
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă55mm
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12mm
BD
Diametrul corpului11,4mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01G1200h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DN
Diametrul gâtului11,4mm
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral8,5°
GAMP
Unghi axial de așchiere8,5°
GRADE
Denumire sort de la producătorWJ30TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei90°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază36,52mm
LF
Lungime funcțională100mm
LS
Lungime coadă45mm
LSC
Lungime gaură de fixare0mm
LU
Lungime utilă36mm
OAL
Cantitate rezerve de reascuțire100mm
OHX
Lungime în consolă55mm
PHI
Phi0°
RE
Rază la colț1mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.30°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC213-A-2-L-R-N
ULDR
Usable length diameter ratio3
WT
Masă (greutate)0,158kg
XYWD
xyw plane distance-100mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC213 • Advance • coadă DIN 6535 HA • metric • flute helix angle 30° • Rază lungă de acțiune • Tip HSC 30 lung • center cutting capability • WJ30TF • Dc=12mm • R=1mm • Z=2

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare12mm
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>1</sub>Diametrul cozii12mm
d<sub>2</sub>Diametrul corpului11,4mm
l<sub>3</sub>Lungime utilă36mm
l<sub>1</sub>Lungimea totală100mm
l<sub>4</sub>Lungimea funcțională55mm
CodificareCodificare sculăMC213-12.0A2L100C-WJ30TF
RRază1mm
ZNumărul de dinți2
