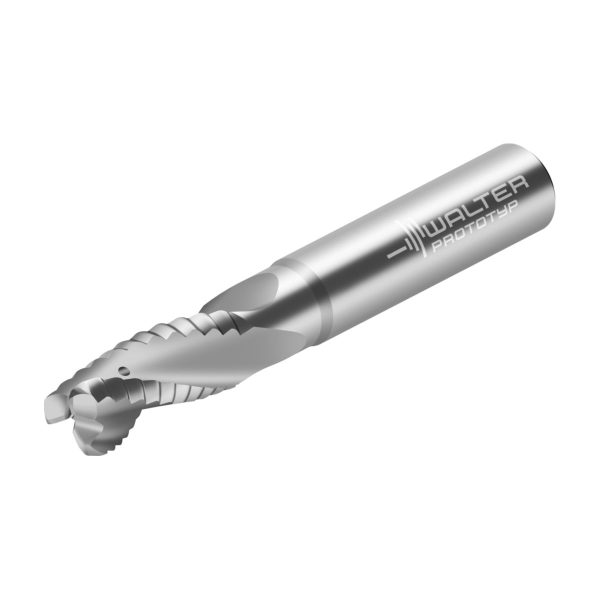

Freze cilindro-frontale/de canelare din carbură metalică MC268-25.0A3L400C-WJ30UU-MC268-25.0A3L400C-WJ30UU-4063464227846
Freze cilindro-frontale/de canelare din carbură metalică MC268-25.0A3L400C-WJ30UU-MC268-25.0A3L400C-WJ30UU-4063464227846

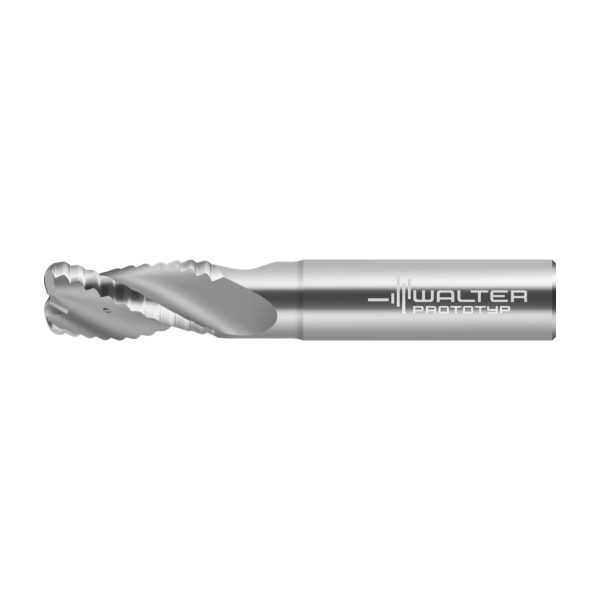

Freze cilindro-frontale/de canelare din carbură metalică - MC268-16.0A3L200C-WJ30UU - imagine 2

Freze cilindro-frontale/de canelare din carbură metalică – MC268-16.0A3L200C-WJ30UU

Freze cilindro-frontale/de canelare din carbură metalică MC268-12.0A3L300D-WJ30UU-MC268-12.0A3L300D-WJ30UU-4063464227662 Freze cilindro-frontale/de canelare din carbură metalică – MC268-12.0A3L300D-WJ30UU
Freze cilindro-frontale/de canelare din carbură metalică MC268-25.0A3L400C-WJ30UU-MC268-25.0A3L400C-WJ30UU-4063464227846 Freze cilindro-frontale/de canelare din carbură metalică – MC268-16.0A3L300C-WJ30UU

1.911,02 lei fără TVA - 2.312,33 lei cu TVA

PMKNSHO
●●
Numărul articolului: 8200390Familie produs: MC268 SKU: MC268-16.0A3L200C-WJ30UU EAN: 4063464227679 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,230 kg
Dimensiuni 180 × 25 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC268 Advance, cu rază la colţ, Z=3
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)15,2mm
A5
Diametrul gâtului15,2mm
B2
Lungimea muchiei așchietoare, max.32mm
B3
Lungime în consolă50mm
B4
Lungime utilă50mm
B5
Cantitate rezerve de reascuțire100mm
B6
Lungime cap52mm
B71
Lungime funcțională100mm
B9
Lungime gât49,307
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D6
Turație, maximă1296521/min
D7
Masă (greutate)0,23kg
E2
Unghi de degajare lateral10°
E3
Unghi axial de așchiere7°
E4
Unghi de plonjare, max.10°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F3
Sens eliceR
F4
Unghiul elicei30°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire2
H3
Denumire sort de la producătorWJ30UU
H4
Execuția sculeiH
H5
Acoperire/suprafațăunbeschichtet
J1
StandardP-NORM L
J11
Număr standard sub formă de litereHA
J21
Număr articolMC268-16.0A3L200C-WJ30UU
J22
Număr articol7893
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă52mm
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.32mm
BD
Diametrul corpului15,2mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiNR
CCMS
Codare loc de separare pe partea mașiniiZYL01G1600h$06
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăunbeschichtet
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire2
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)16mm
DN
Diametrul gâtului15,2mm
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10°
GAMP
Unghi axial de așchiere7°
GRADE
Denumire sort de la producătorWJ30UU
HAND
Sensul de așchiereR
IEP
Interupted edge property1
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază50,693mm
LF
Lungime funcțională100mm
LS
Lungime coadă48mm
LU
Lungime utilă50mm
OAL
Cantitate rezerve de reascuțire100mm
OHX
Lungime în consolă52mm
PHI
Phi0°
RE
Rază la colț2mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.10°
RPMX
Turație, maximă1296521/min
TSYC
Identificator imagineMC268-A-3-R-C-CI
ULDR
Usable length diameter ratio3,125
WT
Masă (greutate)0,23kg
XYWD
xyw plane distance-100mm
XZWD
xzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC268 • Advance • coadă DIN 6535 HA • metric • flute helix angle 30° • center cutting capability • WJ30UU • Dc=16mm • R=2mm • Z=3

Descriere unealtă

Cu răcire interioară (începând cu diametre Dc de 16 mm) și fără răcire interioară
Sculă universală de degroșare, din aluminiu, cu profil Kordel lustruit

Domenii de utilizare

Degroșarea componentelor din aluminiu în cadrul tuturor segmentelor industriale
Excelente pentru materiale ISO N, precum cupru, magneziu, alamă

Avantajele Dvs.

Timpi scurți de prelucrare datorită volumului mare de așchii îndepărtate

Grade

WJ30UU (neacoperit)

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare32mm
D<sub>c</sub>Diametrul muchiei așchietoare16mm
d<sub>1</sub>Diametrul cozii16mm
d<sub>2</sub>Diametrul corpului15,2mm
l<sub>3</sub>Lungime utilă50mm
l<sub>1</sub>Lungimea totală100mm
l<sub>4</sub>Lungimea funcțională52mm
CodificareCodificare sculăMC268-16.0A3L200C-WJ30UU
RRază la colț2mm
ZNumărul de dinți3
