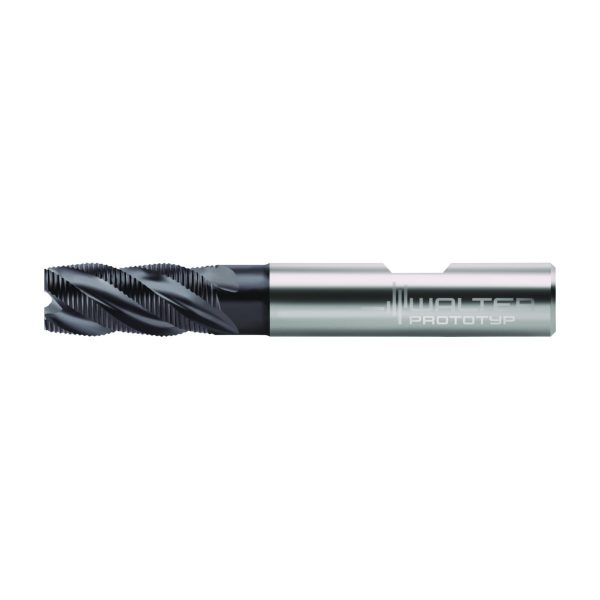

Freze cilindro-frontale/de canelare din carbură metalică - MC319-11.0W4BC-WK40TF - imagine 1

Freze cilindro-frontale/de canelare din carbură metalică – MC319-11.0W4BC-WK40TF

Freze cilindro-frontale/de canelare din carbură metalică – MC319-06.0W4BC-WK40TF
Freze cilindro-frontale/de canelare din carbură metalică – MC319-13.0W4BC-WK40TF

1.638,02 lei fără TVA - 1.982,00 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 7437659Familie produs: MC319 SKU: MC319-11.0W4BC-WK40TF EAN: 4042446292270 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,111 kg
Dimensiuni 90 × 18 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Protostar® Qmax HR, fără rază la colţ, Z=3
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)10,45mm
A5
Diametrul gâtului10,45mm
B2
Lungimea muchiei așchietoare, max.26mm
B3
Lungime în consolă35mm
B4
Lungime utilă35mm
B5
Cantitate rezerve de reascuțire83mm
B6
Lungime cap38mm
B71
Lungime funcțională60,5mm
B9
Lungime gât34,524
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă45mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,111kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei40°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H3
Denumire sort de la producătorWK40TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereWE
J21
Număr articolMC319-11.0W4BC-WK40TF
J3
Număr articolW
J6
Codare loc de separare pe partea mașiniiZYL10G1200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă38mm
NSM
Număr standard caracteristicăDIN4000-82
OAL
Cantitate rezerve de reascuțire83mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.26mm
BD
Diametrul corpului10,45mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiHR
CCMS
Codare loc de separare pe partea mașiniiZYL10G1200h$06
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)11mm
DN
Diametrul gâtului10,45mm
FHA
Unghiul elicei40°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWK40TF
HAND
Sensul de așchiereR
IEP
Interupted edge property1
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază36,342mm
LF
Lungime funcțională60,5mm
LS
Lungime coadă45mm
LSC
Lungime gaură de fixare45mm
LU
Lungime utilă35mm
OAL
Cantitate rezerve de reascuțire83mm
OHX
Lungime în consolă38mm
PHI
Phi0°
RE
Rază la colț0,35mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC319-W-4-B-C
ULDR
Usable length diameter ratio3,182
WT
Masă (greutate)0,111kg
XYWD
xyw plane distance-83mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC319 • Advance • coadă DIN 6535 HB • metric • flute helix angle 40° • Rază lungă de acțiune • WK40TF • Dc=11mm • R=0,35mm • Z=4

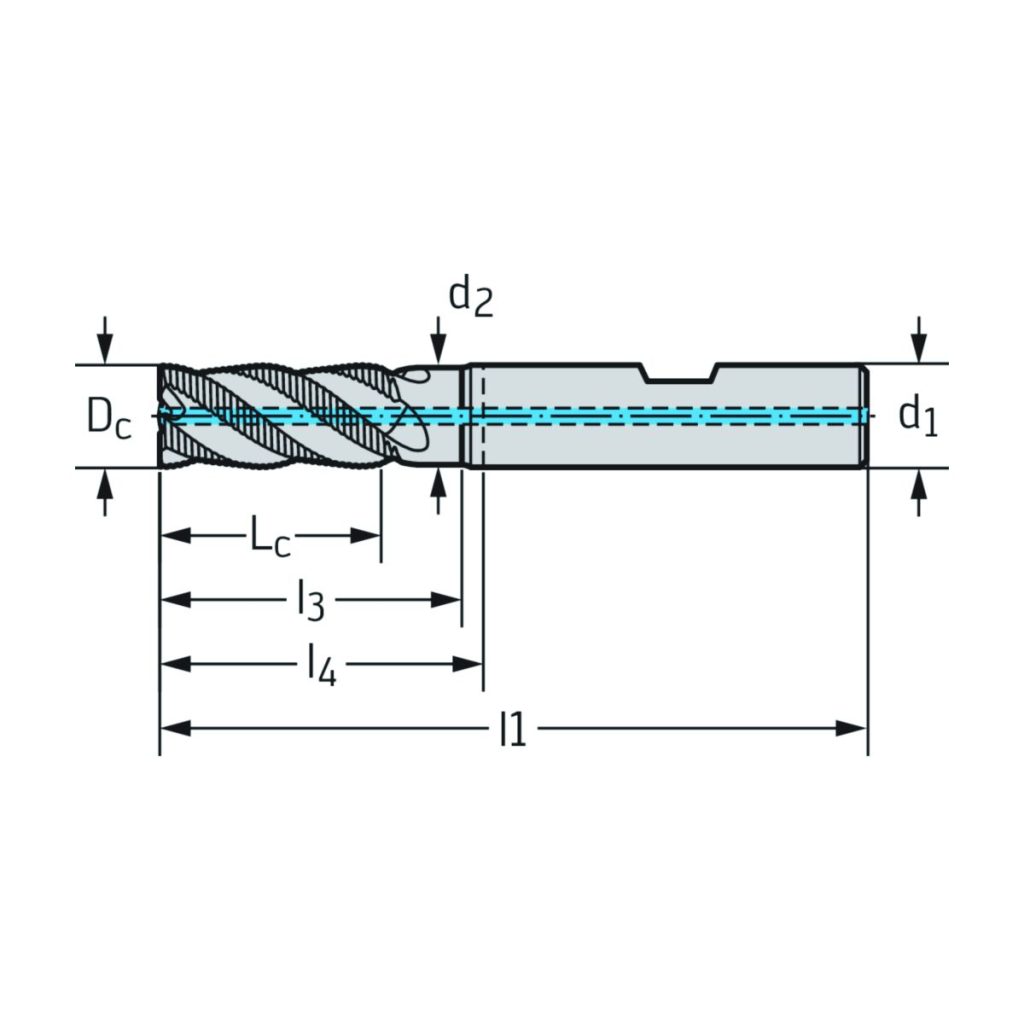

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare26mm
D<sub>c</sub>Diametrul muchiei așchietoare11mm
d<sub>1</sub>Diametrul cozii12mm
d<sub>2</sub>Diametrul corpului10,4mm
l<sub>3</sub>Lungime utilă35mm
l<sub>1</sub>Lungimea totală83mm
l<sub>4</sub>Lungimea funcțională38mm
CodificareCodificare sculăMC319-11.0W4BC-WK40TF
ZNumărul de dinți4
