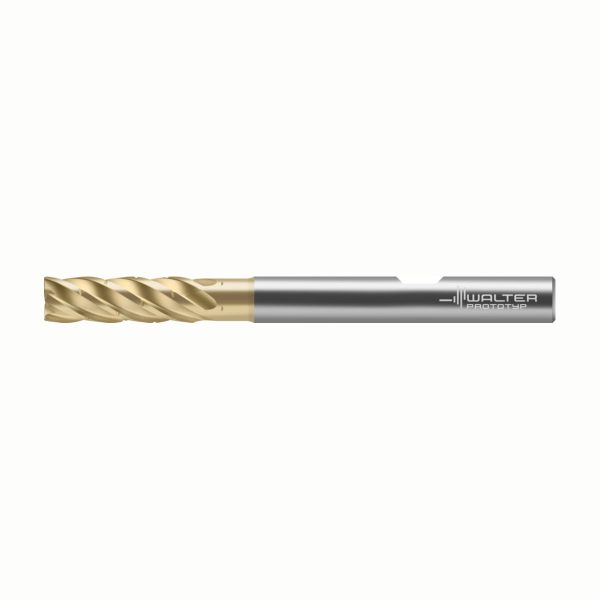

Freze cilindro-frontale din carbură metalică - MD133-12.0W5L060D-WJ30RD - imagine 1
Freze cilindro-frontale din carbură metalică - MD133-12.0W5L060D-WJ30RD - imagine 2

Freze cilindro-frontale din carbură metalică – MD133-12.0W5L060D-WJ30RD

Freze cilindro-frontale din carbură metalică – MD133-20.0W6L100J-WJ30RA
Freze cilindro-frontale din carbură metalică – MD133-16.0W6L080D-WJ30RD

1.927,08 lei fără TVA - 2.331,77 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 7146359Familie produs: MD133 SKU: MD133-12.0W5L060D-WJ30RD EAN: 4042446275549 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,134 kg
Dimensiuni 115 × 20 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MD133 Supreme,cu rază colţ,Z=5-6,gât,Standard P L, Lc=3xDc
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)11,4mm
A5
Diametrul gâtului11,4mm
B2
Lungimea muchiei așchietoare, max.38mm
B3
Lungime în consolă46mm
B4
Lungime utilă46mm
B5
Cantitate rezerve de reascuțire93mm
B6
Lungime cap48mm
B71
Lungime funcțională70,5mm
B9
Lungime gât45,48
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă45mm
D6
Turație, maximă418651/min
D7
Masă (greutate)0,134kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere8°
E4
Unghi de plonjare, max.3°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F3
Sens eliceR
F4
Unghiul elicei35°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30RD
H4
Execuția sculeiH
H5
Acoperire/suprafațăAlTiN + ZrN
J1
StandardPWZ-NORM L
J11
Număr standard sub formă de litereWE
J21
Număr articolMD133-12.0W5L060D-WJ30RD
J3
Număr articolW
J6
Codare loc de separare pe partea mașiniiZYL10G1200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă48mm
NSM
Număr standard caracteristicăDIN4000-82
OAL
Cantitate rezerve de reascuțire93mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.38mm
BD
Diametrul corpului11,4mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiNS
CCMS
Codare loc de separare pe partea mașiniiZYL10G1200h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăAlTiN + ZrN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DN
Diametrul gâtului11,4mm
FHA
Unghiul elicei35°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere8°
GRADE
Denumire sort de la producătorWJ30RD
HAND
Sensul de așchiereR
IEP
Interupted edge property1
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază46,52mm
LF
Lungime funcțională70,5mm
LS
Lungime coadă45mm
LSC
Lungime gaură de fixare45mm
LU
Lungime utilă46mm
OAL
Cantitate rezerve de reascuțire93mm
OHX
Lungime în consolă48mm
PHI
Phi0°
RE
Rază la colț0,6mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.3°
RPMX
Turație, maximă418651/min
TSYC
Identificator imagineMD133-W-L-R-D
ULDR
Usable length diameter ratio3,833
WT
Masă (greutate)0,134kg
XYWD
xyw plane distance-93mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

Freze cilindro-frontale din carbură metalică MD133 • Supreme • coadă DIN 6535 HB • metric • flute helix angle 35° • Divizor de așchii • Rază lungă de acțiune • WJ30RD • Dc=12mm • R=0,6mm • Z=5

Descriere unealtă

Lungimea muchiei așchietoare Lc: 3 × Dc (cu gât)
Fără muchie așchietoare centrală
Rază de protecție definită
Divizor de așchii pentru așchii scurte
Freze din carbură metalică cu coadă Weldon
Pas inegal
Spirală de 35°

Domenii de utilizare

Configurată special pentru frezarea dinamică (ae mic, apmare, Lcmare!)
Adecvat pentru diverse materiale
Lățimea de tăiere ae depinde de material

Avantajele Dvs.

Fiabilitate ridicată la prelucrarea fără asistență umană
Productivitate mare prin volum maxim de material așchiat la timpi de prelucrare reduși
Durabilitate maximă prin utilizarea întregii lungimi a muchiei așchietoare și comportament uniform la uzură
Soluția ideală în cazul materialelor greu prelucrabile și condițiilor nefavorabile (mașină, piesă de prelucrat, prindere)

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare38mm
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>1</sub>Diametrul cozii12mm
d<sub>2</sub>Diametrul corpului11,4mm
l<sub>3</sub>Lungime utilă46mm
l<sub>1</sub>Lungimea totală93mm
l<sub>4</sub>Lungimea funcțională48mm
CodificareCodificare sculăMD133-12.0W5L060D-WJ30RD
RRază0,6mm
ZNumărul de dinți5
