Freze cilindro-frontale din carbură metalică – MD173-12.0W7L060K-WJ30EN

Freze cilindro-frontale din carbură metalică MD173-20.0W7L100K-WJ30EN-MD173-20.0W7L100K-WJ30EN-4063465914561 Freze cilindro-frontale din carbură metalică – MD173-10.0W7L050K-WJ30EN
Freze cilindro-frontale din carbură metalică MD173-20.0W7L100K-WJ30EN-MD173-20.0W7L100K-WJ30EN-4063465914561 Freze cilindro-frontale din carbură metalică – MD173-16.0W7L080K-WJ30EN

1.493,49 lei fără TVA - 1.807,12 lei cu TVA

PMKNSHO
●●●●
Numărul articolului: 8544086Familie produs: MD173 SKU: MD173-12.0W7L060K-WJ30EN EAN: 4063465914547 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,147 kg
Dimensiuni 120 × 18 mm
Domeniu de utilizare

Aplicație principală

Lungime în consolă

Denumire sort de la producător

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MD173 Supreme, Z=7, ISO S / Ti
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)50mm
B2
Lungimea muchiei așchietoare, max.50mm
B3
Lungime în consolă55mm
B4
Lungime utilă100mm
B5
Cantitate rezerve de reascuțire100mm
B6
Lungime cap55mm
B71
Lungime funcțională77,5mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii12mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă45mm
D6
Turație, maximă214031/min
D7
Masă (greutate)0,134kg
E2
Unghi de degajare lateral7,5°
E3
Unghi axial de așchiere5°
E4
Unghi de plonjare, max.4°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință7
F22
Număr de muchii așchietoare active, pe partea frontală7
F3
Sens eliceR
F4
Unghiul elicei38°
G1
Rază la colț0,6mm
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30EN
H4
Execuția sculeiH
H5
Acoperire/suprafațănACRo
J1
StandardPWZ-NORM L
J11
Număr standard sub formă de litereWE
J21
Număr articolMD173-12.0W7L060K-WJ30EN
J22
Codificare produs7951
J3
Siglă companieW
J6
Siglă companieZYL10G1200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.50mm
BD
Diametrul corpului12mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiNS
CCMS
Codare loc de separare pe partea mașiniiZYL10G1200h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațănACRo
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
FHA
Unghiul elicei38°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral7,5°
GAMP
Unghi axial de așchiere5°
GRADE
Denumire sort de la producătorWJ30EN
HAND
Sensul de așchiereR
IEP
Interupted edge property1
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LF
Lungime funcțională77,5mm
LS
Lungime coadă45mm
LSC
Lungime gaură de fixare45mm
LU
Lungime utilă50mm
OAL
Cantitate rezerve de reascuțire100mm
OHX
Lungime în consolă55mm
PHI
Phi0°
RE
Rază la colț0,6mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.4°
RPMX
Turație, maximă214031/min
TSYC
Identificator imagineMD173-W-7-L-R-K
ULDR
Usable length diameter ratio4,167
WT
Masă (greutate)0,134kg
XYWD
xyw plane distance-100mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință7

Descriere

Freze cilindro-frontale din carbură metalică MD173 • Supreme • coadă DIN 6535 HB • metric • flute helix angle 38° • Divizor de așchii • center cutting capability • WJ30EN • Dc=12mm • R=0,6mm • Z=7

Descriere unealtă

Dc = 6–20 mm [metric]
Dc = 1/4–1″ [inch]
Lc = 2×Dc/3×Dc/4×Dc/5×Dc [metric]
Lc = 2×Dc – 5×Dc [inch]
Divizor de așchii pentru așchii scurte

Domenii de utilizare

Configurată special pentru frezarea dinamică (ae mic, apmare, Lcmare!)
Lățimea de tăiere ae depinde de material
Dezvoltat în domeniul industriei aeronautice și , adecvat pentru toate domeniile de așchiere ISO S, P și M

Avantajele Dvs.

Fiabilitate ridicată la prelucrarea fără asistență umană
Productivitate mare prin volum maxim de material așchiat la timpi de prelucrare reduși
Durabilitate maximă prin utilizarea întregii lungimi a muchiei așchietoare și comportament uniform la uzură
Fragmentator de așchii pentru volume extrem de mari de așchii îndepărtate și fiabilitate crescută
7 dinți pentru productivitate înaltă

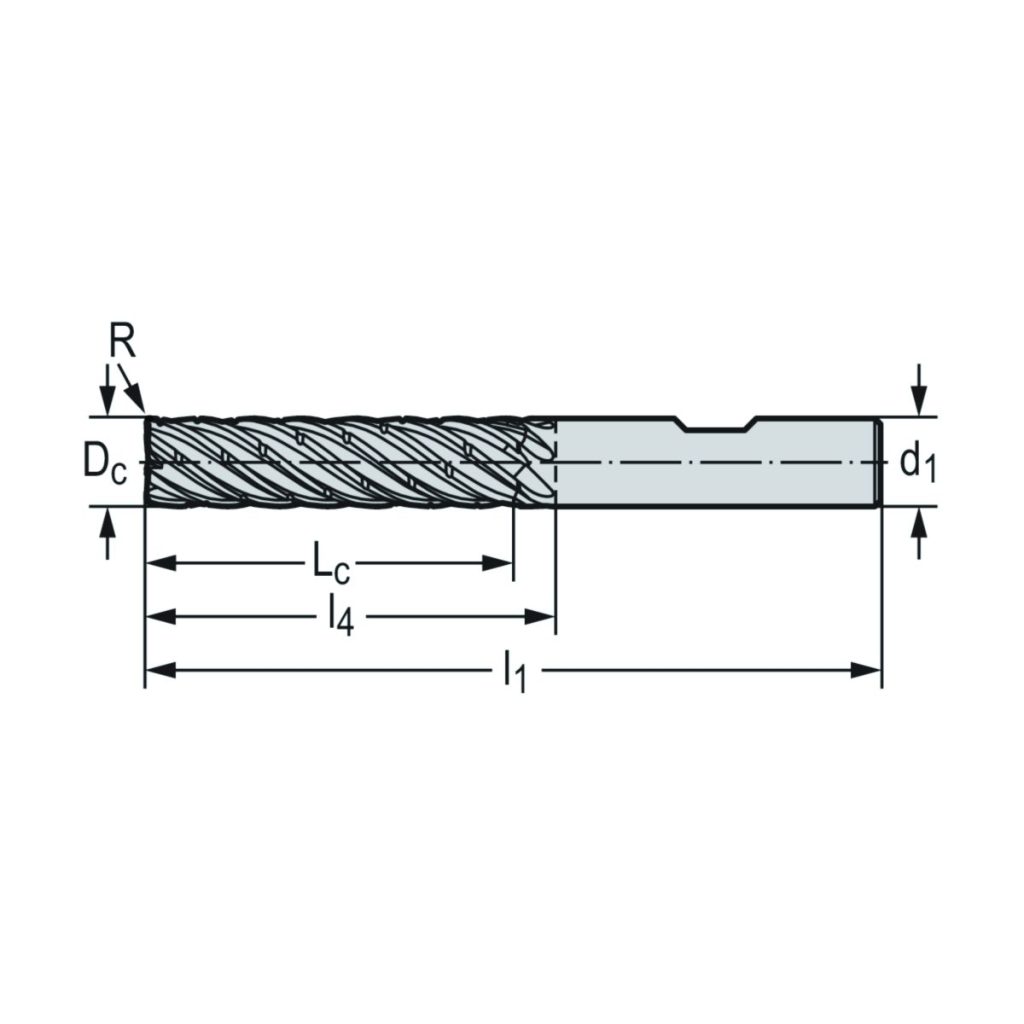

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare50mm
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>1</sub>Diametrul cozii12mm
l<sub>1</sub>Lungimea totală100mm
l<sub>4</sub>Lungimea funcțională55mm
CodificareCodificare sculăMD173-12.0W7L060K-WJ30EN
RRază0,6mm
ZNumărul de dinți7
