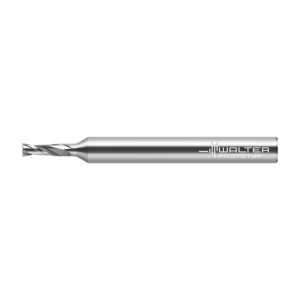

Freze cilindro-frontale/de canelare din carbură metalică - MD266-03.0A2BD-WJ30UU - imagine 3

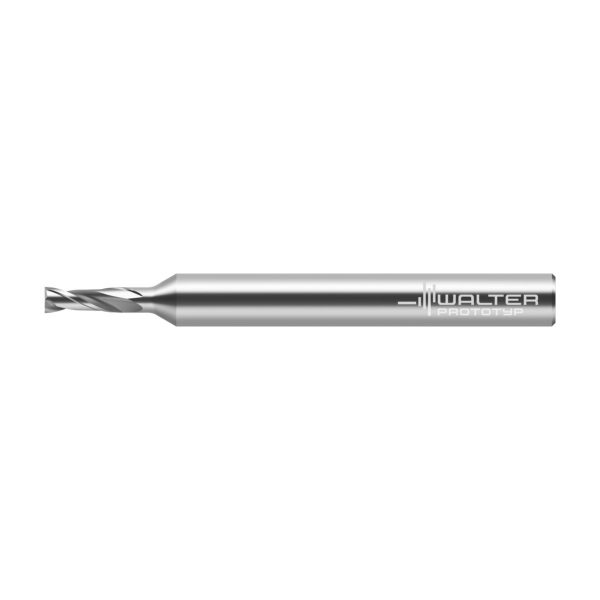

Freze cilindro-frontale/de canelare din carbură metalică – MD266-03.0A2BD-WJ30UU

Freze cilindro-frontale/de canelare din carbură metalică MD266-05.0A2BC-WJ30UU-MD266-05.0A2BC-WJ30UU-4042446316501 Freze cilindro-frontale/de canelare din carbură metalică – MD266-02.0A2BE-WJ30UU
Freze cilindro-frontale/de canelare din carbură metalică MD266-05.0A2BC-WJ30UU-MD266-05.0A2BC-WJ30UU-4042446316501 Freze cilindro-frontale/de canelare din carbură metalică – MD266-04.0A2BD-WJ30UU

464,11 lei fără TVA - 561,57 lei cu TVA

PMKNSHO
●●
Numărul articolului: 8033637Familie produs: MD266 SKU: MD266-03.0A2BD-WJ30UU EAN: 4042446316440 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,023 kg
Dimensiuni 65 × 12 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MD266 Supreme, fără rază la colţ, Z=2
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)2,9mm
A5
Diametrul gâtului2,9mm
B2
Lungimea muchiei așchietoare, max.7,5mm
B3
Lungime în consolă12mm
B4
Lungime utilă12mm
B5
Cantitate rezerve de reascuțire57mm
B6
Lungime cap20mm
B71
Lungime funcțională57mm
B9
Lungime gât11,913
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii60
C3
Diametru de prindere, pe partea mașinii6mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă36mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,023kg
E2
Unghi de degajare lateral10°
E3
Unghi axial de așchiere5°
E4
Unghi de plonjare, max.30°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F3
Sens eliceR
F4
Unghiul elicei30°
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30UU
H4
Execuția sculeiH
H5
Acoperire/suprafațăunbeschichtet
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereHA
J21
Număr articolMD266-03.0A2BD-WJ30UU
J22
Codificare produs7701
J3
Codificare produsW
J6
Codare loc de separare pe partea mașiniiZYL01F6000h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.7,5mm
BD
Diametrul corpului2,9mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01F6000h$05
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăunbeschichtet
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii60
DC
Diametru muchie așchietoare 1 (diametru nominal)3mm
DN
Diametrul gâtului2,9mm
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10°
GAMP
Unghi axial de așchiere5°
GRADE
Denumire sort de la producătorWJ30UU
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază14,685mm
LF
Lungime funcțională57mm
LS
Lungime coadă36mm
LU
Lungime utilă12mm
OAL
Cantitate rezerve de reascuțire57mm
OHX
Lungime în consolă20mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.30°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMD266-A-2-C
ULDR
Usable length diameter ratio4
WT
Masă (greutate)0,023kg
XYWD
xyw plane distance-57mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MD266 • Supreme • coadă DIN 6535 HA • metric • flute helix angle 30° • Rază lungă de acțiune • center cutting capability • WJ30UU • Dc=3mm • Z=2

Descriere unealtă

Freze universale de mare viteză și freze universale pentru prelucrarea ISO N
MD266 Supreme: z2 și z3, diametre de 2–25 mm cu gât
răcire interioară începând cu un diametru de 6 mm
neacoperit
tăiș pe centru

Domenii de utilizare

Dezvoltate pentru industria aeronautică și aerospațială
Cu capacitate de canelare în plin și de pătrundere în rampă
Ideale pentru aliaje laminate și turnate, cu până la 9% siliciu
Excelente pentru materiale ISO N, precum cupru, magneziu, alamă
Utilizare universală pentru degroșare, semifinisare și finisare
Putere maximă la prelucrarea componentelor structurale în industria aeronautică și aerospațială, precum și în industria constructoare de mașini

Avantajele Dvs.

Utilizare universală pentru degroșare, semifinisare și finisare
Rată mare de prelucrare și fiabilitate
Cu nivel scăzut de vibrații datorită geometriei speciale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare7,5mm
D<sub>c</sub>Diametrul muchiei așchietoare3mm
d<sub>1</sub>Diametrul cozii6mm
d<sub>2</sub>Diametrul corpului2,9mm
l<sub>3</sub>Lungime utilă12mm
l<sub>1</sub>Lungimea totală57mm
l<sub>4</sub>Lungimea funcțională20mm
CodificareCodificare sculăMD266-03.0A2BD-WJ30UU
ZNumărul de dinți2
