291,74 lei fără TVA - 353,01 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8507266Familie produs: ME232 SKU: ME232-06.0W5L-WJ30ED EAN: 4063465729943 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,029 kg
Dimensiuni 93 × 13 mm
Domeniu de utilizare

Lungime în consolă

Denumire sort de la producător

Tip unealtă

Aplicație secundară

, , ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

ME232 Perform, fără rază de colț, Z=5, P standard L
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)22mm
B2
Lungimea muchiei așchietoare, max.22mm
B3
Lungime în consolă29mm
B4
Lungime utilă65mm
B5
Cantitate rezerve de reascuțire65mm
B6
Lungime cap29mm
B71
Lungime funcțională47mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii60
C3
Diametru de prindere, pe partea mașinii6mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă36mm
D6
Turație, maximă1302611/min
D7
Masă (greutate)0,029kg
E2
Unghi de degajare lateral8°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.1°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F3
Sens eliceR
F4
Unghiul elicei35°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30ED
H4
Execuția sculeiH
H5
Acoperire/suprafațăAlCrSiN
J1
StandardP-NORM L
J11
Număr standard sub formă de litereWE
J21
Număr articolME232-06.0W5L-WJ30ED
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL10F6000h$06
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFPL
LPR
Lungime în consolă29mm
NSM
Număr standard caracteristicăDIN4000-82
OAL
Cantitate rezerve de reascuțire65mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.22mm
BD
Diametrul corpului6mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL10F6000h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăAlCrSiN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii60
DC
Diametru muchie așchietoare 1 (diametru nominal)6mm
FHA
Unghiul elicei35°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral8°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWJ30ED
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LF
Lungime funcțională47mm
LS
Lungime coadă36mm
LSC
Lungime gaură de fixare36mm
LU
Lungime utilă22mm
OAL
Cantitate rezerve de reascuțire65mm
OHX
Lungime în consolă29mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1°
RPMX
Turație, maximă1302611/min
TSYC
Identificator imagineME232-W-5-L
ULDR
Usable length diameter ratio3,667
WT
Masă (greutate)0,029kg
XYWD
xyw plane distance-65mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5

Descriere

Freze cilindro-frontale/de canelare din carbură metalică ME232 • Perform • coadă DIN 6535 HB • metric • flute helix angle 35° • WJ30ED • Dc=6mm • Z=5

Domenii de utilizare

Pentru materiale ISO P, M, K, N și S
Domeniul de utilizare: Inginerie mecanică generală

Avantajele Dvs.

Utilizare universală pentru diverse strategii de frezare în diferite materiale
Eficiență economică înaltă datorită utilizării universale și parametrilor medii ai regimului de așchiere
Domeniu vast de aplicații

Grade

Sortul universal de frezare WJ30ED

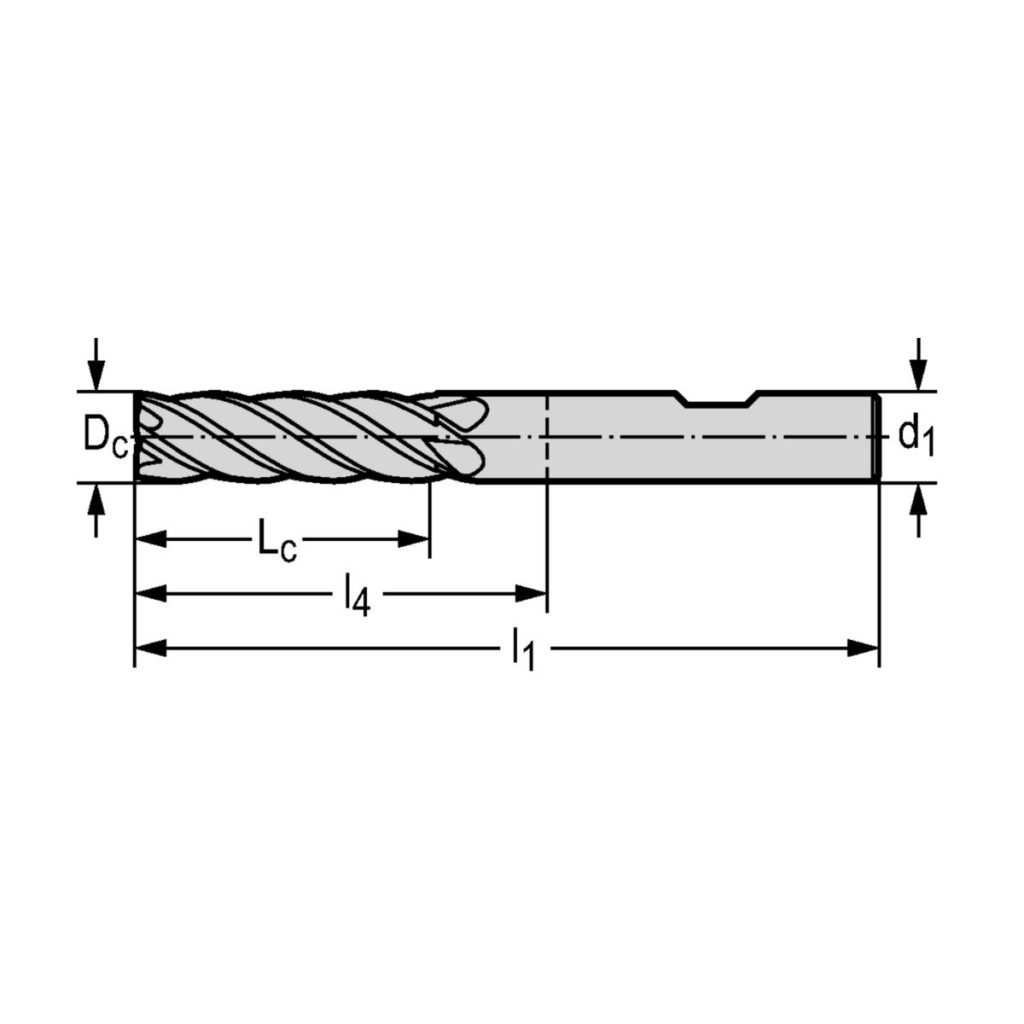

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare22mm
D<sub>c</sub>Diametrul muchiei așchietoare6mm
d<sub>1</sub>Diametrul cozii6mm
l<sub>1</sub>Lungimea totală65mm
l<sub>4</sub>Lungimea funcțională29mm
CodificareCodificare sculăME232-06.0W5L-WJ30ED
ZNumărul de dinți5
