Informații suplimentare
| Greutate | 0,378 kg |
|---|---|
| Dimensiuni | 129 × 50 mm |
| Domeniu de utilizare | |
| Lungime în consolă | |
| Lungime funcţională | |
| Lățime radială | |
| Cantitate rezerve de reascuţire | |
| Sensul de așchiere_E1 | |
| Tip unealtă | |
| group_name_2 | Canelare |
| group_name_7 | Sistem MSS fixare sculă la 90° |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B3 | Lungime în consolă | 110 | mm |
B4 | Cantitate rezerve de reascuțire | 110 | mm |
B71 | Lungime funcțională | 105,9 | mm |
B72 | Înălțime de funcționare | 20 | mm |
B73 | Lățime funcțională | 20 | mm |
B92 | Lățime radială | 24,5 | mm |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 2020 | |
C3 | Diametru de prindere, pe partea mașinii | mm | mm |
C52 | Coadă, pe partea piesei | PMA | |
C52 | Formă adaptor, pe partea piesei | 3 | |
C54 | Variantă de adaptor, pe partea piesei | 8 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | R020 | |
D7 | Masă (greutate) | 0,378 | kg |
E1 | Sensul de așchiere | L | |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | MSS-E20L90-2020J | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | PMA03CR020**** | |
J6 | Codare loc de separare pe partea mașinii | VKT01A2020$$$$ | |
J7 | Dispozitiv de stocare | 0 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 20 | mm |
CCMS | Codare loc de separare pe partea mașinii | VKT01A2020$$$$ | |
CCWS | Codare loc de separare pe partea piesei | PMA03CR020**** | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | ||
CZCWS | Mărime adaptor pe partea piesei | R020 | |
FMT | Form type workpiece side | EXT | |
H | Înălțimea cozii | 20 | mm |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 4 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 105,9 | mm |
LPR | Lungime în consolă | 20 | mm |
OAL | Cantitate rezerve de reascuțire | 110 | mm |
PHI | Phi | 0 | ° |
RADW | Lățime radială | 24,5 | mm |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | MSS-ISO-MODULAR-L-90 | |
WF | Lățime funcțională | 20 | mm |
WT | Masă (greutate) | 0,378 | kg |
XZWD | xzw plane distance | 0 | mm |
Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V25-20N-055-PSKU: A2120-V25-20N-055-P3.056,56 lei fără TVA - 3.698,44 lei cu TVA- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V30-20N-070-PSKU: A2120-V30-20N-070-P3.056,56 lei fără TVA - 3.698,44 lei cu TVA
- Adaptor axial – C6-ASHL3-36125-20SKU: C6-ASHL3-36125-207.429,96 lei fără TVA - 8.990,25 lei cu TVA
- Adaptor axial – C6-ASHR3-36125-20SKU: C6-ASHR3-36125-207.429,96 lei fără TVA - 8.990,25 lei cu TVA
- Adaptor axial – C5-ASHR3-36123-20SKU: C5-ASHR3-36123-206.450,37 lei fără TVA - 7.804,95 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-20R-105-PSKU: A2120-C6-20R-105-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C5-20R-095-PSKU: A2120-C5-20R-095-P3.752,45 lei fără TVA - 4.540,46 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C5-20L-095-PSKU: A2120-C5-20L-095-P3.752,45 lei fără TVA - 4.540,46 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-20L-105-PSKU: A2120-C6-20L-105-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V30-20R-070-PSKU: A2121-V30-20R-070-P3.056,56 lei fără TVA - 3.698,44 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V30-20L-070-PSKU: A2121-V30-20L-070-P3.056,56 lei fără TVA - 3.698,44 lei cu TVA
- Walter CaptoTM – Adaptor radial – A2121-C5-20N-064-PSKU: A2121-C5-20N-064-P3.752,45 lei fără TVA - 4.540,46 lei cu TVA
- Şuruburi cu cap – FS1053SKU: FS105330,14 lei fără TVA - 36,47 lei cu TVA
- Cheie – FS1047SKU: FS1047117,34 lei fără TVA - 141,98 lei cu TVA
Descriere

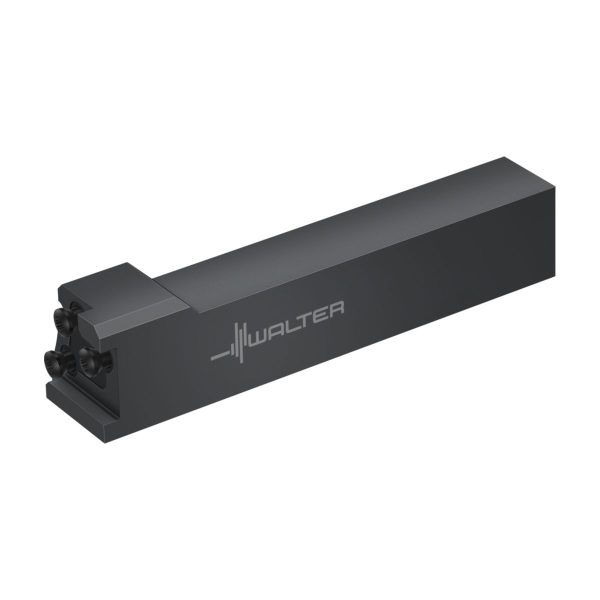

Cuțit de strung – Modular MSS-…90 • Walter Cut • metric • Coadă cu secțiune pătrată • Stânga • 20x20mm

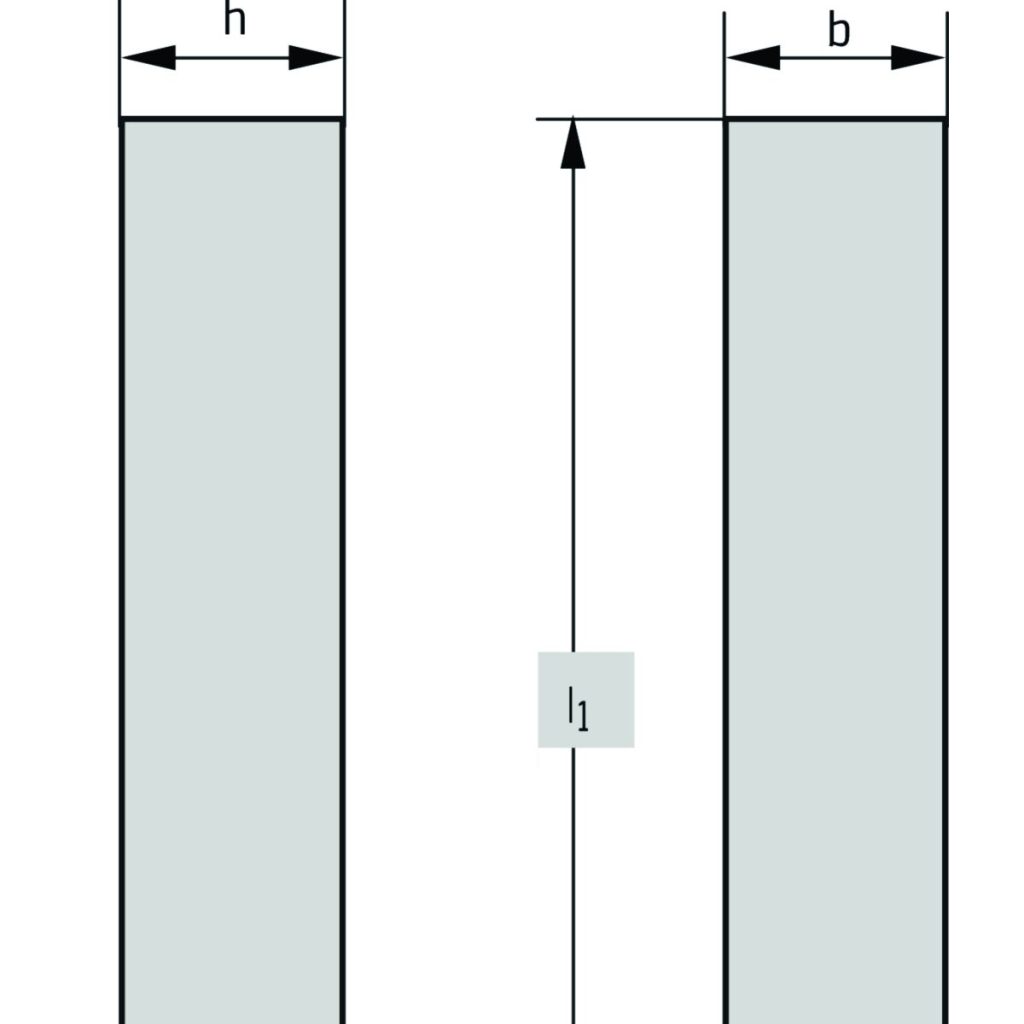

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 20 | mm |
| h = h<sub>1</sub> | Înălțimea cozii | 20 | mm |
| l<sub>1</sub> | Lungimea totală | 110 | mm |
| Codificare | Codificare sculă | MSS-E20L90-2020J | |
| Mărime modul | Mărime modul | E20 | |
| f | Lățimea funcțională | 20 | mm |
