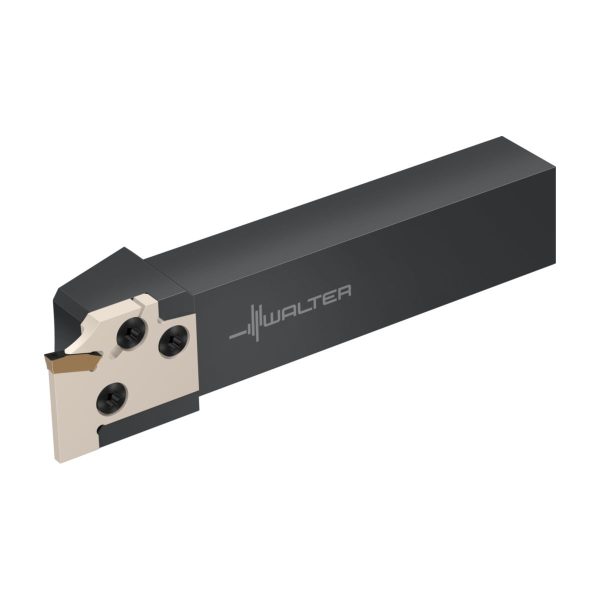

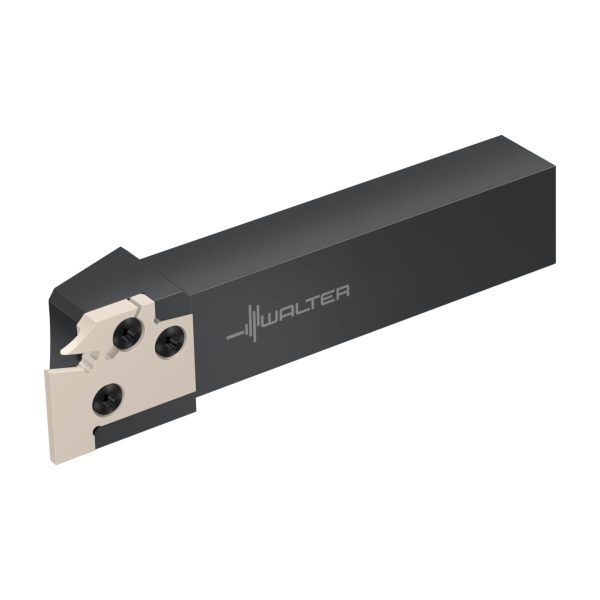

Sculă cu coadă – canelare radială – NCAE32-3225R-GX16-2
1.452,30 lei fără TVA - 1.757,28 lei cu TVA
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 173 | mm |
A3 | Lungime funcțională | 173 | mm |
A4 | Înălțime de funcționare | 32 | mm |
A8 | Adâncime de așchiere | 173 | mm |
B3 | Lungime în consolă | 173 | mm |
B5 | Cantitate rezerve de reascuțire | 173 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C5 | Înălțimea cozii | 32 | mm |
C5 | Lățimea cozii | 25 | mm |
D7 | Masă (greutate) | 1,158 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | E | |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | NCAE32-3225R-GX16-2 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$GX162000***EX** | |
J6 | Codare loc de separare pe partea mașinii | VKT01A3225$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DEA | |
LPR | Lungime în consolă | 173 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 25 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | VKT01A3225$$$$ | |
CDX | Adâncime de așchiere | 12 | mm |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CW | Lungimea muchiei așchietoare | mm | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 3225 | |
FMT | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | 0 | ° |
H | Înălțimea cozii | 32 | mm |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 32 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$GX162000***FX** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 173 | mm |
LFCIRP | Functional length to cutting item reference point | 173 | |
LPR | Lungime în consolă | 173 | mm |
MIID | Codificare plăcuță amovibilă | GX16-2 | |
NOI | Număr de posibilități de utilizare | 45 | |
OAL | Cantitate rezerve de reascuțire | 173 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | NCAER-GX16-ISO | |
WFCIRP | Width to cutting item reference point | 30,4 | mm |
WT | Masă (greutate) | 1,158 | kg |
XYWD | xyw plane distance | -173 | mm |
XZWD | xzw plane distance | 32 | mm |
Canelare și debitare – plăcuțe amovibile – GX16-2E300R6-CF6 WSM33SKU: GX16-2E300R6-CF6 WSM33172,90 lei fără TVA - 209,21 lei cu TVA- Canelare și debitare – plăcuțe amovibile – GX16-2E300R15-CF6 WSM33SSKU: GX16-2E300R15-CF6 WSM33S190,03 lei fără TVA - 229,94 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300R6-CF6 WSM33SSKU: GX16-2E300R6-CF6 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N020-CF6 WSM33SKU: GX16-2E300N020-CF6 WSM33172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CF6 WSM33SSKU: GX16-2E300N02-CF6 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CF6 WSM43SSKU: GX16-2E300N02-CF6 WSM43S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CK8 WK1SKU: GX16-2E300N02-CK8 WK1164,34 lei fără TVA - 198,85 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300R6-CE4 WSM33SSKU: GX16-2E300R6-CE4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300R6-CF5 WSM33SSKU: GX16-2E300R6-CF5 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300L6-CE4 WSM33SSKU: GX16-2E300L6-CE4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300R15-CF5 WSM33SSKU: GX16-2E300R15-CF5 WSM33S190,03 lei fără TVA - 229,94 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CF5 WSM33SSKU: GX16-2E300N02-CF5 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CF5 WSM43SSKU: GX16-2E300N02-CF5 WSM43S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CF5 WSM23SSKU: GX16-2E300N02-CF5 WSM23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N03-GD6 WSM33SSKU: GX16-2E300N03-GD6 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CE4 WSM33SSKU: GX16-2E300N02-CE4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CE4 WSM23SSKU: GX16-2E300N02-CE4 WSM23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N03-GD3 WSM33SSKU: GX16-2E300N03-GD3 WSM33S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N03-GD3 WKP23SSKU: GX16-2E300N03-GD3 WKP23S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX16-2E300N15-RD4 WSM33SSKU: GX16-2E300N15-RD4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX16-2E300N15-RD4 WSM23SSKU: GX16-2E300N15-RD4 WSM23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX16-2E300N15-RF8 WSM23SSKU: GX16-2E300N15-RF8 WSM23S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX16-2E300N15-RF8 WSM13SSKU: GX16-2E300N15-RF8 WSM13S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UD6 WSM33SSKU: GX16-2E300N03-UD6 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UA4 WKP13SSKU: GX16-2E300N03-UA4 WKP13S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UA4 WKP33SSKU: GX16-2E300N03-UA4 WKP33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UD4 WKP23SSKU: GX16-2E300N03-UD4 WKP23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UD4 WSM33SSKU: GX16-2E300N03-UD4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N02-UF8 WSM23SSKU: GX16-2E300N02-UF8 WSM23S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E325N01-UF8 WSM23SSKU: GX16-2E325N01-UF8 WSM23S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E318N02-UF8 WSM23SSKU: GX16-2E318N02-UF8 WSM23S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N030-UF4 WSM33SKU: GX16-2E300N030-UF4 WSM33172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UF4 WSM33SSKU: GX16-2E300N03-UF4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UF4 WSM43SSKU: GX16-2E300N03-UF4 WSM43S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UF4 WKP23SSKU: GX16-2E300N03-UF4 WKP23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UF4 WSM23SSKU: GX16-2E300N03-UF4 WSM23S172,90 lei fără TVA - 209,21 lei cu TVA
- Adaptor axial – C8-ASHL-40140-32SKU: C8-ASHL-40140-324.030,81 lei fără TVA - 4.877,28 lei cu TVA
- Adaptor axial – C6-ASHS-58115-32SKU: C6-ASHS-58115-322.831,74 lei fără TVA - 3.426,41 lei cu TVA
- Adaptor axial – C8-ASHR-40140-32SKU: C8-ASHR-40140-324.030,81 lei fără TVA - 4.877,28 lei cu TVA
- Adaptor axial – C8-ASHL45-50135-32SKU: C8-ASHL45-50135-324.030,81 lei fără TVA - 4.877,28 lei cu TVA
- Adaptor radial – C6-ASHA-50071-32MSKU: C6-ASHA-50071-32M2.831,74 lei fără TVA - 3.426,41 lei cu TVA
- Adaptor radial – C8-ASHA-55085-32MSKU: C8-ASHA-55085-32M3.543,69 lei fără TVA - 4.287,86 lei cu TVA
- Adaptor axial – C8-ASHR45-50135-32SKU: C8-ASHR45-50135-324.030,81 lei fără TVA - 4.877,28 lei cu TVA
- Modul de canelare – canelare radială – MSS-E32R12-GX16-2SKU: MSS-E32R12-GX16-2653,07 lei fără TVA - 790,21 lei cu TVA
- Cuțit de strung – Modular – MSS-E32R00-3225NSKU: MSS-E32R00-3225N1.038,48 lei fără TVA - 1.256,56 lei cu TVA
Descriere
Sculă cu coadă – canelare radială NCAE • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Dreapta • GX16 • s=3mm • Tmax=12mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| D<sub>2</sub> | Diametrul maxim de despărțire | 100 | mm |
| s | Lățimea plăcuței așchietoare | 3 | |
| l<sub>1</sub> | Lungimea totală | 173 | mm |
| Codificare | Codificare sculă | NCAE32-3225R-GX16-2 | |
| Tip | Plăcuțe amovibile posibile | GX16-2E3 .. |
