Informații suplimentare
| Greutate | 0,429 kg |
|---|---|
| Dimensiuni | 134 × 37 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Lungime în consolă | |
| Tip unealtă | |
| group_name_2 | Filetare prin strunjire |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 128,6 | mm |
A3 | Lungime funcțională | 128,6 | mm |
A4 | Înălțime de funcționare | 20 | mm |
B1 | Lungime cap | 128,6 | mm |
B3 | Lungime în consolă | 128,6 | mm |
B5 | Cantitate rezerve de reascuțire | 128,6 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C5 | Înălțimea cozii | 20 | mm |
C5 | Lățimea cozii | 20 | mm |
D7 | Masă (greutate) | 0,4 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | E | |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F3 | Tip de utilizare | 0 | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | NTS-SER2020-16 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$NTSE16**3R***** | |
J42 | Codificare plăcuță amovibilă | NTS-E-16 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DGA | |
LPR | Lungime în consolă | 128,6 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
ALP | Clearance angle axial | 10 | ° |
B | Lățimea cozii | 20 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | VKT01A2020$$$$ | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | ||
CZCMS | Mărime adaptor, pe partea mașinii | 2020 | |
DHD | Tip de utilizare | 0 | |
FMT | Form type machine side | EXT | |
H | Înălțimea cozii | 20 | mm |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 20 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$NTSE16**3R***** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 128,6 | mm |
LH | Lungime cap | 30 | mm |
LPR | Lungime în consolă | 128,6 | mm |
MIID | Codificare plăcuță amovibilă | NTS-E-16 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 128,6 | mm |
PHI | Phi | -90 | ° |
RHO | Rho | 1,5 | ° |
SC | Insert shape code | T | |
SSC | Insert seat size code | 16 | |
THDH | Thread hand | RH | |
TSYC | Identificator imagine | NTS-SE-16-ISO | |
WT | Masă (greutate) | 0,4 | kg |
XYWD | xyw plane distance | -128,6 | mm |
XZWD | xzw plane distance | 20 | mm |
YZWD | yzw plane distance | -20 | mm |
Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 0.75ISO WXM20SKU: NTS-ER-16 0.75ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 0.80ISO WXM20SKU: NTS-ER-16 0.80ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 1.25ISO WXP20SKU: NTS-ER-16 1.25ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 0.75ISO WXP20SKU: NTS-ER-16 0.75ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 1.00ISO WXM20SKU: NTS-ER-16 1.00ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 1.00ISO WXP20SKU: NTS-ER-16 1.00ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 1.25ISO WXM20SKU: NTS-ER-16 1.25ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 0.80ISO WXP20SKU: NTS-ER-16 0.80ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 3.00ISO WXM20SKU: NTS-ER-16 3.00ISO WXM20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 3.00ISO WXP20SKU: NTS-ER-16 3.00ISO WXP20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 2.50ISO WXM20SKU: NTS-ER-16 2.50ISO WXM20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 2.50ISO WXP20SKU: NTS-ER-16 2.50ISO WXP20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 1.50ISO WXP20SKU: NTS-ER-16 1.50ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 1.75ISO WXP20SKU: NTS-ER-16 1.75ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 2.00ISO WXM20SKU: NTS-ER-16 2.00ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 2.00ISO WXP20SKU: NTS-ER-16 2.00ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 0.70ISO WXM20SKU: NTS-ER-16 0.70ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 0.70ISO WXP20SKU: NTS-ER-16 0.70ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 1.50ISO WXM20SKU: NTS-ER-16 1.50ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 0.60ISO WXP20SKU: NTS-ER-16 0.60ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 0.50ISO WXM20SKU: NTS-ER-16 0.50ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 0.50ISO WXP20SKU: NTS-ER-16 0.50ISO WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-16 1.75ISO WXM20SKU: NTS-ER-16 1.75ISO WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 020W WXM20SKU: NTS-ER-16 020W WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 012W WXM20SKU: NTS-ER-16 012W WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 028W WXM20SKU: NTS-ER-16 028W WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 019W WXM20SKU: NTS-ER-16 019W WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 014W WXM20SKU: NTS-ER-16 014W WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 011W WXM20SKU: NTS-ER-16 011W WXM20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 011W WXP20SKU: NTS-ER-16 011W WXP20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 010W WXM20SKU: NTS-ER-16 010W WXM20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 014W WXP20SKU: NTS-ER-16 014W WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 009W WXM20SKU: NTS-ER-16 009W WXM20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 008W WXM20SKU: NTS-ER-16 008W WXM20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, Whitworth – NTS-ER-16 019W WXP20SKU: NTS-ER-16 019W WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – NTS-ER-16 016UN WXP20SKU: NTS-ER-16 016UN WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – NTS-ER-16 012UN WXM20SKU: NTS-ER-16 012UN WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – NTS-ER-16 012UN WXP20SKU: NTS-ER-16 012UN WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – NTS-ER-16 008UN WXM20SKU: NTS-ER-16 008UN WXM20202,34 lei fără TVA - 244,83 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – NTS-ER-16 018UN WXP20SKU: NTS-ER-16 018UN WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – NTS-ER-16 024UN WXM20SKU: NTS-ER-16 024UN WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – NTS-ER-16 020UN WXM20SKU: NTS-ER-16 020UN WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – NTS-ER-16 018UN WXM20SKU: NTS-ER-16 018UN WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – NTS-ER-16 016UN WXM20SKU: NTS-ER-16 016UN WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – NTS-ER-16 014UN WXM20SKU: NTS-ER-16 014UN WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, American UN 60° – NTS-ER-16 032UN WXM20SKU: NTS-ER-16 032UN WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil parțial 60° – NTS-ER-16 G60 WXP20SKU: NTS-ER-16 G60 WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil parțial 60° – NTS-ER-16 G60 WXM20SKU: NTS-ER-16 G60 WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil parțial 60° – NTS-ER-16 AG60 WXP20SKU: NTS-ER-16 AG60 WXP20188,96 lei fără TVA - 228,64 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil parțial 60° – NTS-ER-16 AG60 WXM20SKU: NTS-ER-16 AG60 WXM20188,96 lei fără TVA - 228,64 lei cu TVA
- Şaibă – YE3-1PSKU: YE3-1P136,50 lei fără TVA - 165,17 lei cu TVA
- Şaibă – YE3-2NSKU: YE3-2N136,50 lei fără TVA - 165,17 lei cu TVA
- Şaibă – YE3-3NSKU: YE3-3N136,50 lei fără TVA - 165,17 lei cu TVA
- Şaibă – YE3-2PSKU: YE3-2P136,50 lei fără TVA - 165,17 lei cu TVA
- Şaibă – YE3-1NSKU: YE3-1N136,50 lei fără TVA - 165,17 lei cu TVA
- Şaibă – YE3-1.5NSKU: YE3-1.5N136,50 lei fără TVA - 165,17 lei cu TVA
- Şaibă – YE3-3PSKU: YE3-3P136,50 lei fără TVA - 165,17 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V25-20N-055-PSKU: A2120-V25-20N-055-P3.056,56 lei fără TVA - 3.698,44 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V30-20N-070-PSKU: A2120-V30-20N-070-P3.056,56 lei fără TVA - 3.698,44 lei cu TVA
- Adaptor axial – C6-ASHL3-36125-20SKU: C6-ASHL3-36125-207.429,96 lei fără TVA - 8.990,25 lei cu TVA
- Adaptor axial – C6-ASHR3-36125-20SKU: C6-ASHR3-36125-207.429,96 lei fără TVA - 8.990,25 lei cu TVA
- Adaptor axial – C5-ASHR3-36123-20SKU: C5-ASHR3-36123-206.450,37 lei fără TVA - 7.804,95 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-20R-105-PSKU: A2120-C6-20R-105-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C5-20R-095-PSKU: A2120-C5-20R-095-P3.752,45 lei fără TVA - 4.540,46 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C5-20L-095-PSKU: A2120-C5-20L-095-P3.752,45 lei fără TVA - 4.540,46 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-20L-105-PSKU: A2120-C6-20L-105-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V30-20R-070-PSKU: A2121-V30-20R-070-P3.056,56 lei fără TVA - 3.698,44 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V30-20L-070-PSKU: A2121-V30-20L-070-P3.056,56 lei fără TVA - 3.698,44 lei cu TVA
- Walter CaptoTM – Adaptor radial – A2121-C5-20N-064-PSKU: A2121-C5-20N-064-P3.752,45 lei fără TVA - 4.540,46 lei cu TVA
- Şaibă – YE3SKU: YE3107,81 lei fără TVA - 130,45 lei cu TVA
- Şuruburi cu cap – FS2179SKU: FS217913,33 lei fără TVA - 16,13 lei cu TVA
- Şuruburi cu cap – FS2177SKU: FS217713,33 lei fără TVA - 16,13 lei cu TVA
- Cheie – FS1050SKU: FS1050117,34 lei fără TVA - 141,98 lei cu TVA
Descriere

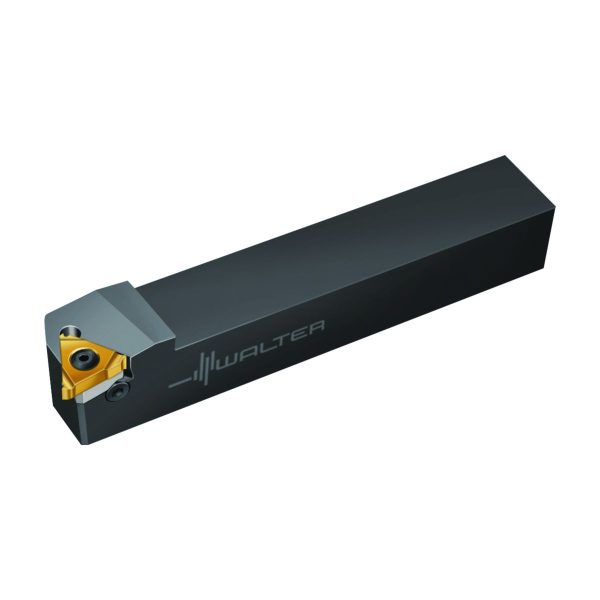

Sculă cu coadă – filet exterior NTS-SE • Walter NTS • metric • Coadă cu secțiune pătrată • Dreapta • 20x20mm • NT .. SE16 ..
Descriere unealtă
Unghiul pasului standard 1,5°
Suporturi cu filete exterioare NTS-SE
Domenii de utilizare
Filet exterior
Avantajele Dvs.
Calitate excelentă a filetului datorită plăcuței amovibile rectificate cu precizie

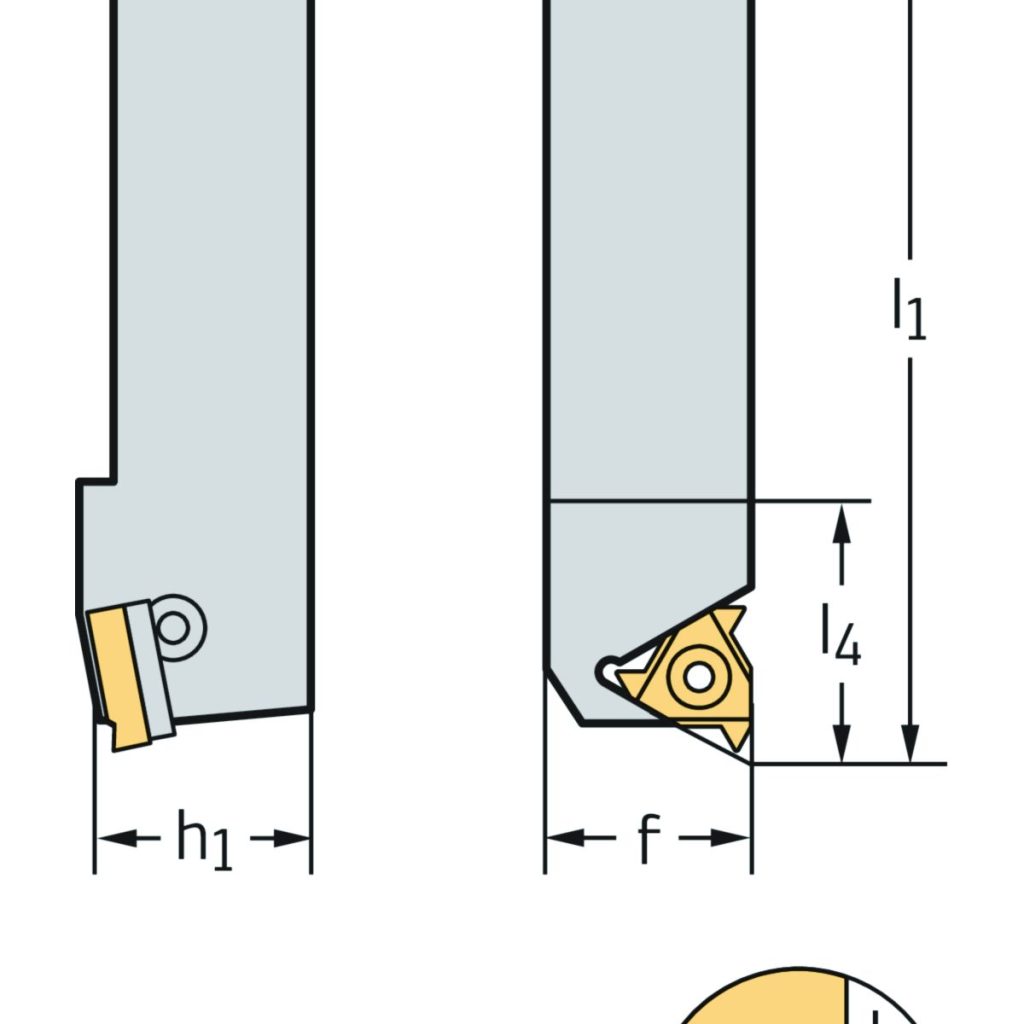

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 20 | mm |
| h = h<sub>1</sub> | Înălțimea cozii | 20 | mm |
| Mărimea plăcuței | Mărimea plăcuței | 16 | |
| l<sub>1</sub> | Lungimea totală | 128,6 | mm |
| l<sub>4</sub> | Lungime în consolă | 30 | mm |
| Codificare | Codificare sculă | NTS-SER2020-16 | |
| Tip | Plăcuțe amovibile posibile | TS16-E | |
| f | Lățimea funcțională | 20 | mm |
