Suport coadă – fixare cu pârghie – PSBNR2020K12

Suport coadă – fixare cu pârghie PSBNR3232P19-PSBNR3232P19-0585496912 Suport coadă – fixare cu pârghie – PSBNR5050T25
Suport coadă – fixare cu pârghie PSBNR3232P19-PSBNR3232P19-0585496912 Suport coadă – fixare cu pârghie – PSBNR2525M12

637,01 lei fără TVA - 770,78 lei cu TVA

Numărul articolului: 5007927Familie produs: D10NH SKU: PSBNR2020K12 UPC: 0585351912 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,408 kg
Dimensiuni 128 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 75° – strunjire longitudinală
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare17mm
A2
Lățime funcțională17mm
A3
Lungime funcțională125mm
A4
Înălțime de funcționare125mm
B3
Lungime în consolă125mm
B5
Cantitate rezerve de reascuțire125mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii20mm
C5
Lățimea cozii20mm
D7
Masă (greutate)0,408kg
E1
Unghiul de atac75°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă90°
E4
Unghi de degajare ortogonal-6°
E5
Unghi de înclinare-6°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăP
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolPSBNR2020K12
J22
Codificare produs580
J41
Codare loc de separare plăcuță amovibilăISO$SN1204003******
J42
Codificare plăcuță amovibilăSNMG 12 04 08
J6
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă125mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire125mm
DenumireDescriereValoareUnitate
B
Lățimea cozii20mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2020
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal-6°
H
Înălțimea cozii20mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare20mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac75°
LAMS
Unghi de înclinare-6°
LF
Lungime funcțională125mm
MIID
Codificare plăcuță amovibilăSNMG 12 04 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire125mm
PHI
Phi0°
RHO
Rho0°
SC
Insert shape codeS
SSC
Insert seat size code12
TQ
Torque5Nm
TSYCISO
Identificator imaginePSBNR-ISO-AUSSEN
WF
Lățime funcțională17mm
WT
Masă (greutate)0,408kg
XYWD
xyw plane distance-125mm
XZWD
xzw plane distance20mm
YZWD
yzw plane distance-17mm

Descriere

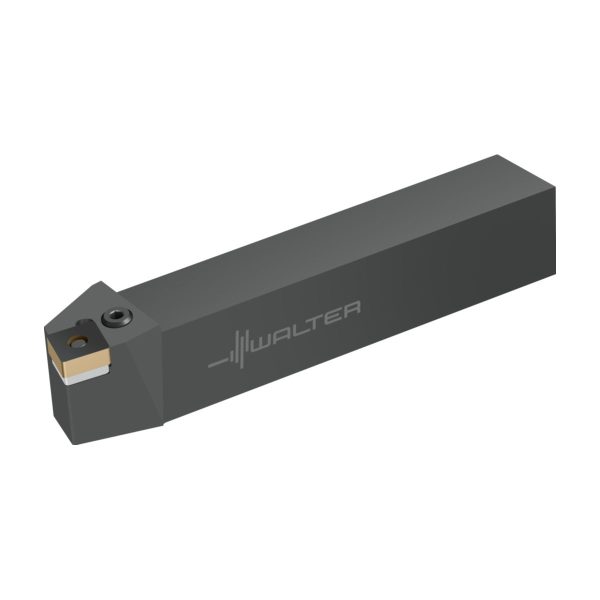

Suport coadă – fixare cu pârghie PSBN • Walter Turn • metric • Coadă cu secțiune pătrată • κ=75° • Dreapta • 20x20mm • plăcuță pătrată • SN .. 1204 ..

Descriere unealtă

Plăcuță de așezare specială cu fața de așezare împotriva lovirii cu așchii pentru protecția muchiilor așchietoare de deasupra
Sistem universal cu schimbare simplă a plăcuțelor amovibile
Sculă cu coadă Walter Turn cu fixare cu pârghie (P)

Domenii de utilizare

Prima opțiune pentru plăcuțele amovibile cu formă de bază negativă și în cazul prelucrării adâncimilor mari de așchiere
Prima opțiune pentru plăcuțe așchietoare amovibile negative cu o singură muchie, de exemplu, SNMM pentru degroșarea grea

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire și, astfel, o alternativă la strângerea rigidă
Şurubul de strângere poate fi acționat de sus și de jos la utilizarea deasupra capului

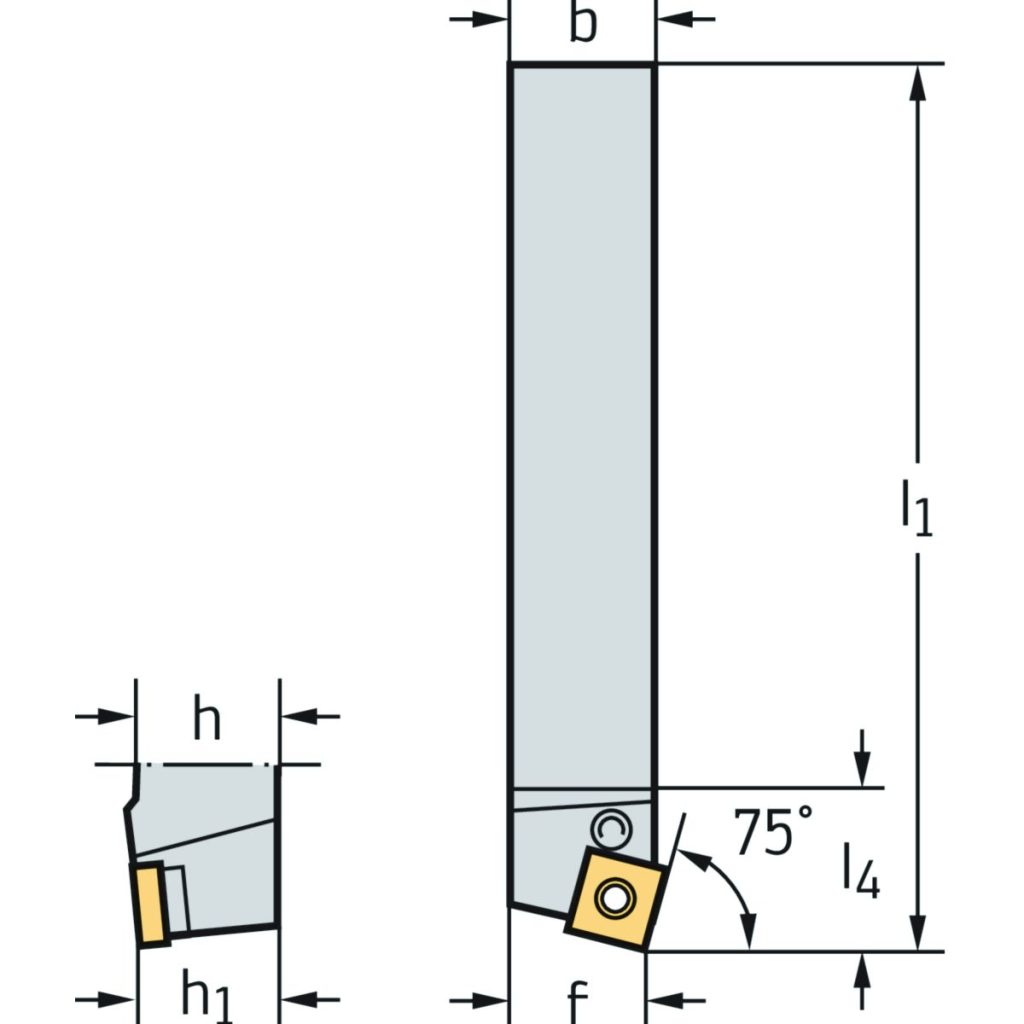

DenumireDescriereValoareUnitate
bLățimea cozii20mm
γUnghi de degajare ortogonal-6°
h = h<sub>1</sub>Înălțimea cozii20mm
λ<sub>s</sub>Unghi de înclinare-6°
l<sub>1</sub>Lungimea totală125mm
l<sub>4</sub>Lungime în consolă27,5mm
CodificareCodificare sculăPSBNR2020K12
Dimensiunea scaunului plăciiMărimea locașului plăcuței12
TipPlăcuțe amovibile posibileSN .. 1204 ..
