Suport coadă – fixare cu pârghie – PVVBN2020K16

Suport coadă – fixare cu pârghie PVVBN3225P16-PVVBN3225P16-0205427920 Suport coadă – fixare cu pârghie – PVVBN2525M11
Suport coadă – fixare cu pârghie PVVBN3225P16-PVVBN3225P16-0205427920 Suport coadă – fixare cu pârghie – PVVBN2525M16

792,24 lei fără TVA - 958,61 lei cu TVA

Numărul articolului: 5008742Familie produs: D10PH SKU: PVVBN2020K16 UPC: 0205425920 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,372 kg
Dimensiuni 129 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 72,5°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare10mm
A2
Lățime funcțională10mm
A3
Lungime funcțională125mm
A4
Înălțime de funcționare125mm
B3
Lungime în consolă125mm
B5
Cantitate rezerve de reascuțire125mm
BLD
Identificator imagine15
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii20mm
C5
Lățimea cozii20mm
D7
Masă (greutate)0,362kg
E1
Unghiul de atac72,5°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăP
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolPVVBN2020K16
J22
Codificare produs588
J41
Codare loc de separare plăcuță amovibilăISO$VC1604003******
J42
Codificare plăcuță amovibilăVBMT 16 04 08
J6
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă125mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii20mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2020
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii20mm
HAND
Sensul de așchiereN
HF
Înălțime de funcționare20mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac72,5°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională125mm
MIID
Codificare plăcuță amovibilăVBMT 16 04 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire125mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.70°
SC
Insert shape codeV
SSC
Insert seat size code16
TSYCISO
Identificator imaginePVVB-ISO-AUSSEN
WF
Lățime funcțională10mm
WT
Masă (greutate)0,362kg
XYWD
xyw plane distance-125mm
XZWD
xzw plane distance20mm
YZWD
yzw plane distance-10mm

Descriere

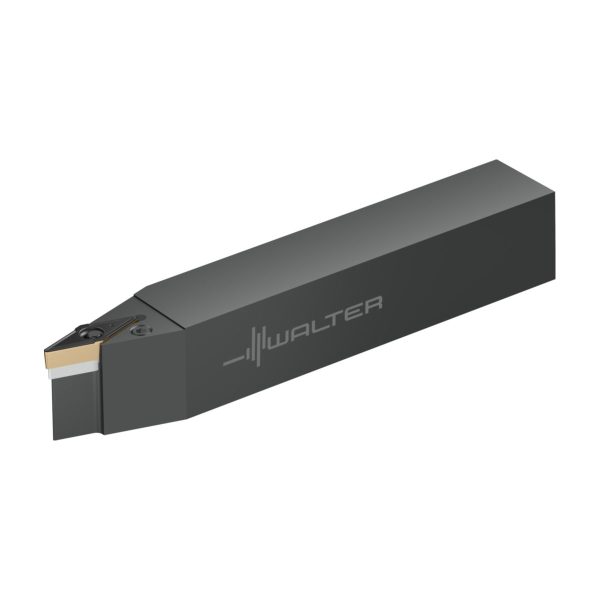

Suport coadă – fixare cu pârghie PVVB • Walter Turn • metric • Coadă cu secțiune pătrată • κ=72,5° • Neutru • 20x20mm • plăcuță rombică • VB .. 1604 ..

Descriere unealtă

Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă cu coadă Walter Turn cu fixare cu pârghie pozitivă (P)

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă

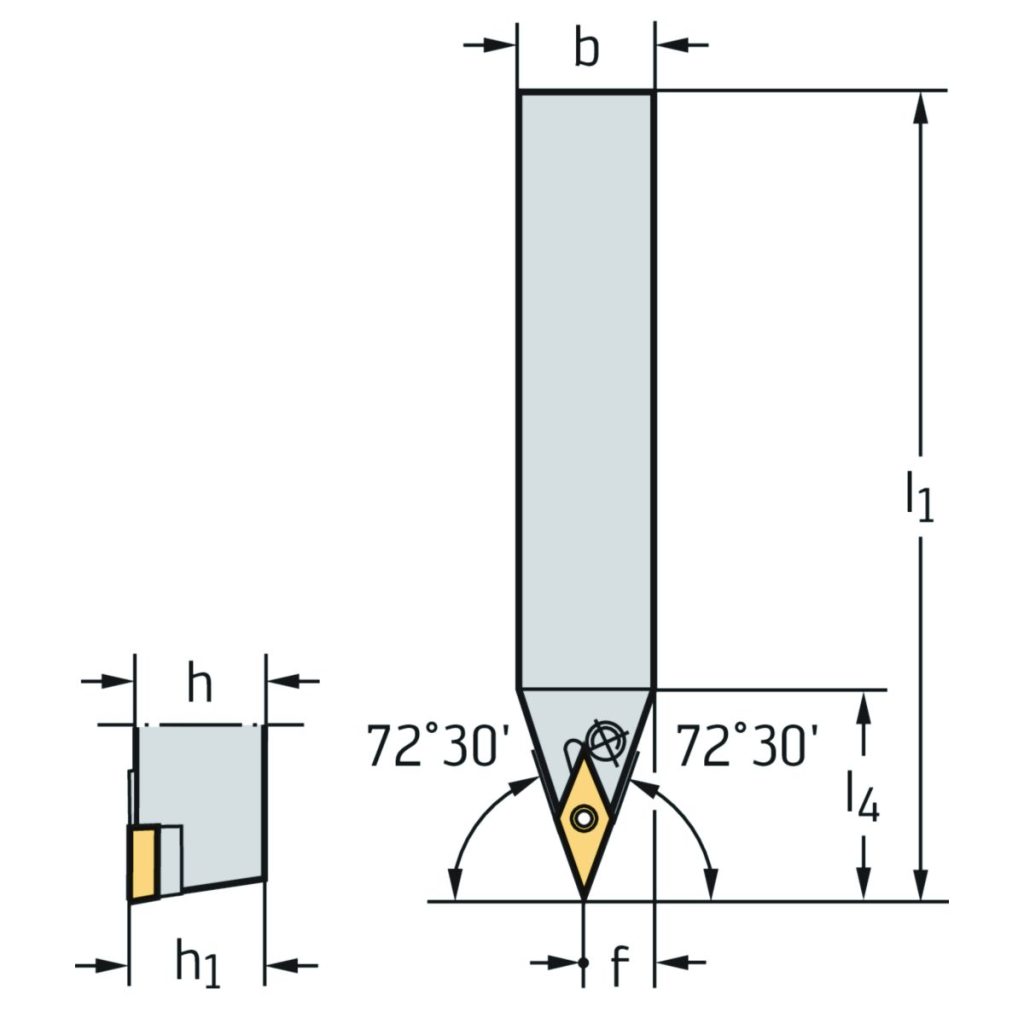

DenumireDescriereValoareUnitate
bLățimea cozii20mm
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii20mm
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea totală125mm
l<sub>4</sub>Lungime în consolă34mm
CodificareCodificare sculăPVVBN2020K16
Dimensiunea scaunului plăciiMărimea locașului plăcuței16
TipPlăcuțe amovibile posibileVB .. 1604 ..
fLățimea funcțională10mm
