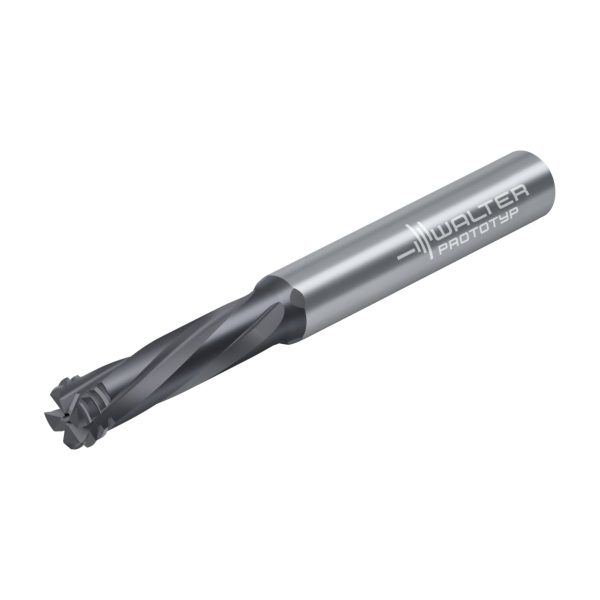

Freze orbitale de găurit-filetat TC645-M16-A1E-TJ-BOW-TC645-M16-A1E-TJ-BOW-4063467222947
Freze orbitale de găurit-filetat TC645-M16-A1E-TJ-BOW-TC645-M16-A1E-TJ-BOW-4063467222947
Freze orbitale de găurit-filetat - TC645-M4-A1E-WB10TJ - imagine 2

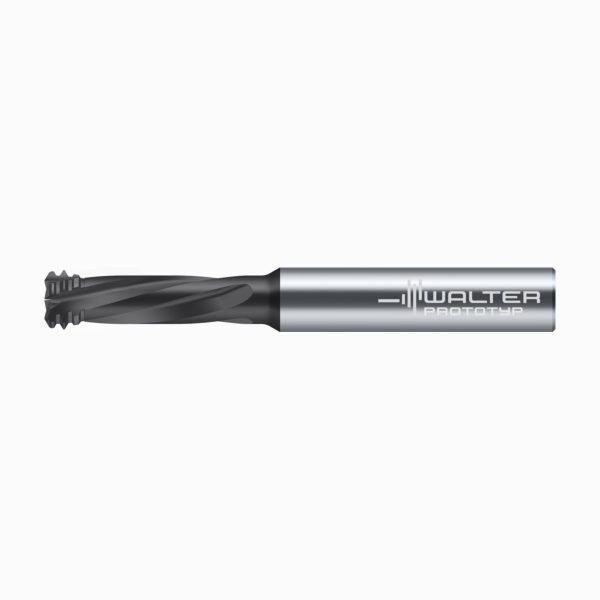

Freze orbitale de găurit-filetat – TC645-M4-A1E-WB10TJ

Freze orbitale de găurit-filetat TC645-M20-A1D-TJ-BOW-TC645-M20-A1D-TJ-BOW-4063467222923 Freze orbitale de găurit-filetat – TC645-M20-A1D-WB10TJ
Freze orbitale de găurit-filetat TC645-M16-A1E-TJ-BOW-TC645-M16-A1E-TJ-BOW-4063467222947 Freze orbitale de găurit-filetat – TC645-M6-A1E-WB10TJ

1.691,55 lei fără TVA - 2.046,78 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 8378422Familie produs: TC645 SKU: TC645-M4-A1E-WB10TJ EAN: 4063465116453 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,020 kg
Dimensiuni 65 × 12 mm
Domeniu de utilizare

Aplicație principală

, , , ,

Diametru muchie aşchietoare 2

Lungimea muchiei așchietoare, max.

Sensul de așchiere

Tip unealtă

Aplicație secundară

group_name_2

Filetare prin frezare
group_name_7

Freze găurit-filetat din carbură metalică 2,5xDN
DenumireDescriereValoareUnitate
A2
Diametru muchie așchietoare 22,19mm
A5
Diametrul gâtului2,19mm
B2
Lungimea muchiei așchietoare, max.2,17mm
B3
Lungime în consolă10mm
B4
Lungime utilă10mm
B5
Cantitate rezerve de reascuțire50mm
B71
Lungime funcțională49,733mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii60
C3
Diametru de prindere, pe partea mașinii6mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă36mm
D11
Tip de frezăT
D31
Tip de filetM
D32
Pasul filetului0,7mm
D38
Thread diameter size maximum5,917
D6
Turație, maximă800001/min
D7
Masă (greutate)0,02kg
E2
Unghi de degajare lateral-3,5°
F1
Sensul de așchiereL
F21
Număr de muchii așchietoare active, pe circumferință4
F3
Sens eliceL
F4
Unghiul elicei20°
G3
Unghi fațetă de protecție30°
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H3
Denumire sort de la producătorWB10TJ
H4
Execuția sculeiH
H5
Acoperire/suprafațăAlTiN
J1
StandardPWZ-NORM
J11
Număr standard sub formă de litereHA
J21
Număr articolTC645-M4-A1E-WB10TJ
J3
Siglă companieW
J6
Siglă companieZYL01F6000h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.2,17mm
BD
Diametrul corpului2,19mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL01F6000h$06
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăAlTiN
CP
Coolant pressure0MPa
CPDF
Diviziune0
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii60
DC
Diametru muchie așchietoare 1 (diametru nominal)3,05mm
DN
Diametrul gâtului2,19mm
FHA
Unghiul elicei20°
FHH
Sens eliceL
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-3,5°
GRADE
Denumire sort de la producătorWB10TJ
HAND
Sensul de așchiereL
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază11,1mm
LF
Lungime funcțională49,733mm
LS
Lungime coadă36mm
LU
Lungime utilă10mm
OAL
Cantitate rezerve de reascuțire50mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TG
Conicitate0
THFT
Tip de filetM
TP
Pasul filetului0,7mm
TPT
Profil parțial/integralF
TSYC
Identificator imagineTC645-M-A1E
TTP
Filet exterior/interiorI
WT
Masă (greutate)0,02kg
XYWD
xyw plane distance-49,3mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze orbitale de găurit-filetat TC645 • Thrill∙tec™ • Supreme • M60 • WB10TJ • ≤2,5xD • coadă DIN 6535 HA • coolant exit style code: ieșire axială concentrică • P=0,7mm • Dc=3mm

Descriere unealtă

IMPORTANT: Sculă cu așchiere pe stânga
Freze de găurire-filetare orbitale pentru prelucrare universală
Executarea găurii de filetare și a filetului într-o singură operație
Poate fi utilizată și pentru șanfrenare

Domenii de utilizare

Utilizare universală în ISO P, M, K, N și S până la 48 HRC
Adâncimi de filetare de 2 și 2,5 × DN
Filetare în găuri înfundate și străpunse

Avantajele Dvs.

Fiabilitate maximă
Utilizare universală
Costuri foarte mici per filet (durabilitate ridicată, timpi scurți de prelucrare)
Reducerea numărului de scule și a timpilor de schimbare a sculei

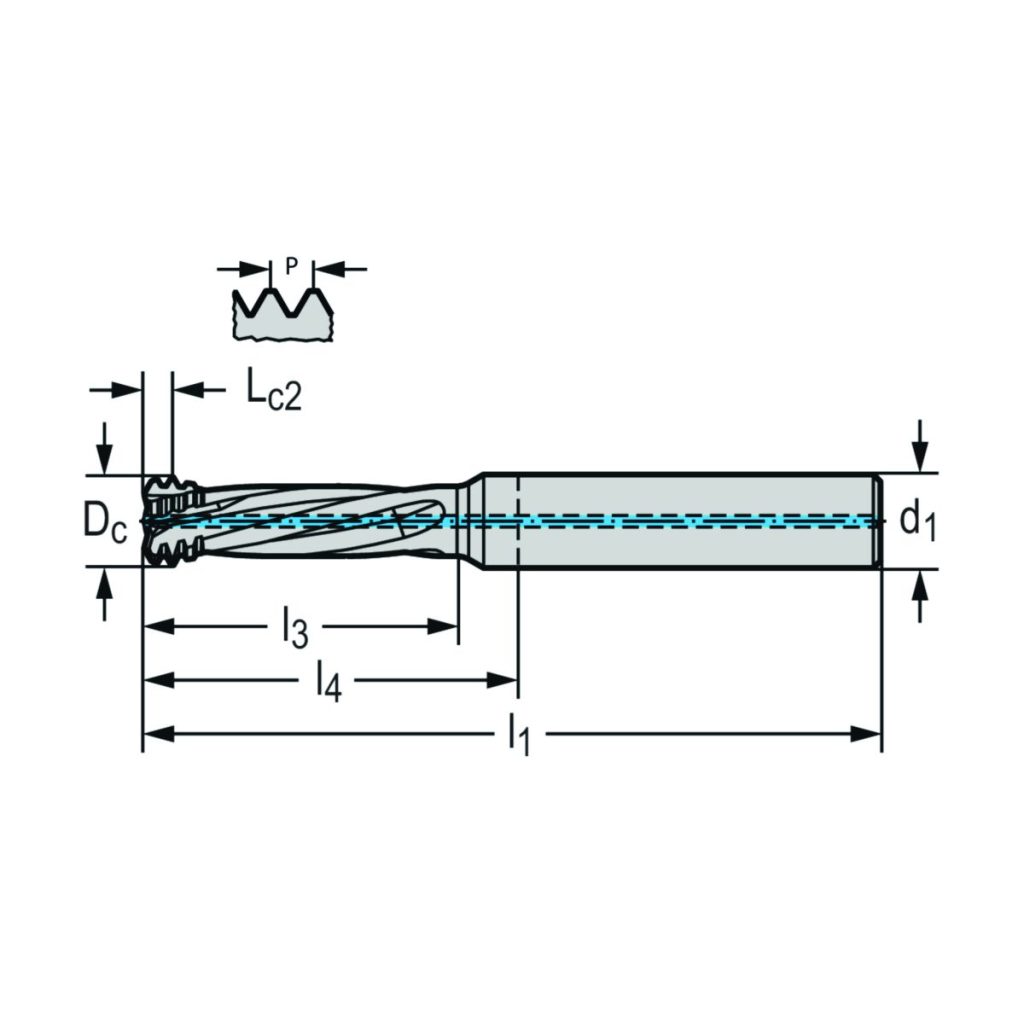

DenumireDescriereValoareUnitate
D<sub>c</sub>Diametrul muchiei așchietoare3,05mm
d<sub>1</sub>Diametrul de îmbinare6mm
D<sub>N</sub>Dimensiunea filetuluiM 4
l<sub>3</sub>Lungime utilă10mm
l<sub>1</sub>Lungimea totală50mm
l<sub>4</sub>Lungime maximă în consolă14mm
CodificareCodificare sculăTC645-M4-A1E-WB10TJ
L<sub>c2</sub>Non-usable thread depth1,12mm
PPasul filetului0,7mm
ZNumărul de dinți4
