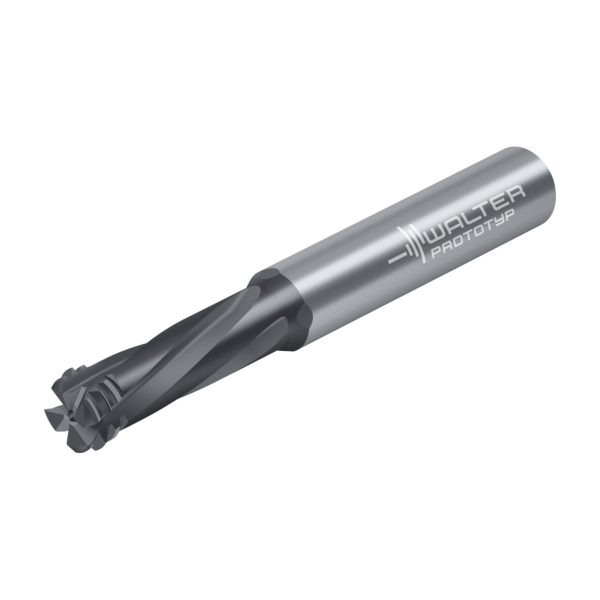

Freze orbitale de găurit-filetat TC645-M20-A1D-TJ-BOW-TC645-M20-A1D-TJ-BOW-4063467222923
Freze orbitale de găurit-filetat TC645-M20-A1D-TJ-BOW-TC645-M20-A1D-TJ-BOW-4063467222923
Freze orbitale de găurit-filetat - TC645-M20-A1D-WB10TJ - imagine 2

Freze orbitale de găurit-filetat – TC645-M20-A1D-WB10TJ

Freze orbitale de găurit-filetat TC645-M20-A1D-TJ-BOW-TC645-M20-A1D-TJ-BOW-4063467222923 Freze orbitale de găurit-filetat – TC645-M14-A1D-WB10TJ
Freze orbitale de găurit-filetat TC645-M16-A1E-TJ-BOW-TC645-M16-A1E-TJ-BOW-4063467222947 Freze orbitale de găurit-filetat – TC645-M4-A1E-WB10TJ

5.149,59 lei fără TVA - 6.231,00 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 8581750Familie produs: TC645 SKU: TC645-M20-A1D-WB10TJ EAN: 4063466098901 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,251 kg
Dimensiuni 150 × 24 mm
Domeniu de utilizare

Aplicație principală

, , , ,

Diametru muchie aşchietoare 2

Lungimea muchiei așchietoare, max.

Sensul de așchiere

Tip unealtă

Aplicație secundară

group_name_2

Filetare prin frezare
group_name_7

Freze găurit-filetat din carbură metalică 2xDN
DenumireDescriereValoareUnitate
A2
Diametru muchie așchietoare 211,9mm
A5
Diametrul gâtului11,9mm
B2
Lungimea muchiei așchietoare, max.7,84mm
B3
Lungime în consolă40mm
B4
Lungime utilă40mm
B5
Cantitate rezerve de reascuțire105mm
B71
Lungime funcțională103,958mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D11
Tip de frezăT
D31
Tip de filetM
D32
Pasul filetului2,5mm
D38
Thread diameter size maximum28,906
D6
Turație, maximă800001/min
D7
Masă (greutate)0,251kg
E2
Unghi de degajare lateral-3,5°
F1
Sensul de așchiereL
F21
Număr de muchii așchietoare active, pe circumferință4
F3
Sens eliceL
F4
Unghiul elicei20°
G3
Unghi fațetă de protecție30°
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H3
Denumire sort de la producătorWB10TJ
H4
Execuția sculeiH
H5
Acoperire/suprafațăAlTiN
J1
StandardPWZ-NORM
J11
Număr standard sub formă de litereHA
J21
Număr articolTC645-M20-A1D-WB10TJ
J3
Siglă companieW
J6
Siglă companieZYL01G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.7,84mm
BD
Diametrul corpului11,9mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL01G1600h$06
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăAlTiN
CP
Coolant pressure0MPa
CPDF
Diviziune0
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)14,9mm
DN
Diametrul gâtului11,9mm
FHA
Unghiul elicei20°
FHH
Sens eliceL
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-3,5°
GRADE
Denumire sort de la producătorWB10TJ
HAND
Sensul de așchiereL
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază43,8mm
LF
Lungime funcțională103,958mm
LS
Lungime coadă48mm
LU
Lungime utilă40mm
OAL
Cantitate rezerve de reascuțire105mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TG
Conicitate0
THFT
Tip de filetM
TP
Pasul filetului2,5mm
TPT
Profil parțial/integralF
TSYC
Identificator imagineTC645-M-A1D
TTP
Filet exterior/interiorI
WT
Masă (greutate)0,251kg
XYWD
xyw plane distance-102,5mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze orbitale de găurit-filetat TC645 • Thrill∙tec™ • Supreme • M60 • WB10TJ • ≤2xD • coadă DIN 6535 HA • coolant exit style code: ieșire axială concentrică • P=2,5mm • Dc=13,3mm

Descriere unealtă

IMPORTANT: Sculă cu așchiere pe stânga
Freze de găurire-filetare orbitale pentru prelucrare universală
Executarea găurii de filetare și a filetului într-o singură operație
Poate fi utilizată și pentru șanfrenare

Domenii de utilizare

Utilizare universală în ISO P, M, K, N și S până la 48 HRC
Adâncimi de filetare de 2 și 2,5 × DN
Filetare în găuri înfundate și străpunse

Avantajele Dvs.

Fiabilitate maximă
Utilizare universală
Costuri foarte mici per filet (durabilitate ridicată, timpi scurți de prelucrare)
Reducerea numărului de scule și a timpilor de schimbare a sculei

DenumireDescriereValoareUnitate
D<sub>c</sub>Diametrul muchiei așchietoare14,9mm
d<sub>1</sub>Diametrul de îmbinare16mm
D<sub>N</sub>Dimensiunea filetuluiM 20
l<sub>3</sub>Lungime utilă40mm
l<sub>1</sub>Lungimea totală105mm
l<sub>4</sub>Lungime maximă în consolă57mm
CodificareCodificare sculăTC645-M20-A1D-WB10TJ
L<sub>c2</sub>Non-usable thread depth4,09mm
PPasul filetului2,5mm
ZNumărul de dinți4
