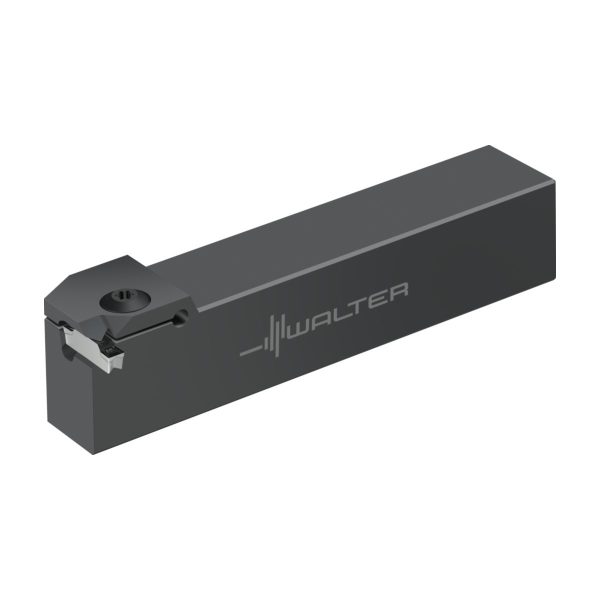

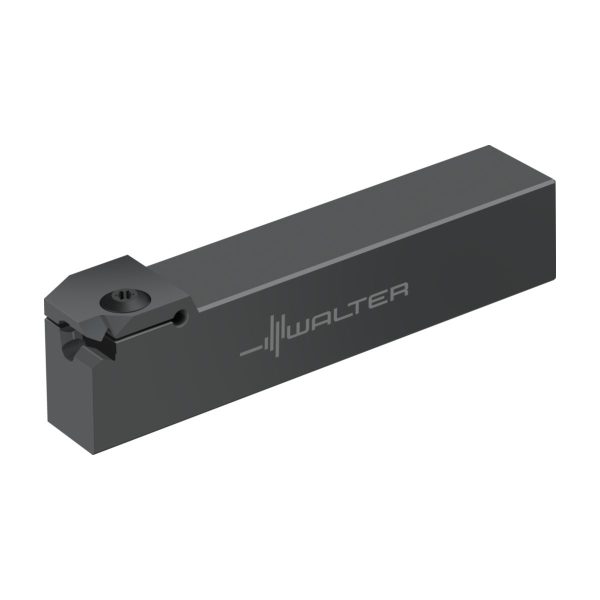

Sculă cu coadă – Universal 90° – G4521-2020R-T5DX18

Sculă cu coadă – Universal 90° G4521-2525L-T5DX18-G4521-2525L-T5DX18-0685259935 Sculă cu coadă – Universal 90° – G4521-2525L-T5DX18
Sculă cu coadă – Universal 90° G4521-2525R-T5DX18-G4521-2525R-T5DX18-0685260935 Sculă cu coadă – Universal 90° – G4521-2525R-T5DX18

920,72 lei fără TVA - 1.114,07 lei cu TVA

Numărul articolului: 8120924Familie produs: G4521 SKU: G4521-2020R-T5DX18 UPC: 0685258935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,427 kg
Dimensiuni 141 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghi de înclinare

Lăţime funcţională

Tipul de unghi de atac

Tip unealtă

group_name_2

Canelare
group_name_7

G4521
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare25,5mm
A2
Lățime funcțională25,5mm
A3
Lungime funcțională117,35mm
A4
Înălțime de funcționare104mm
A71
Diametru axial de canelare, minim104mm
A8
Adâncime de așchiere5mm
B3
Lungime în consolă120,35mm
B5
Cantitate rezerve de reascuțire120,35mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii2020
C4
Înălțimea cozii20mm
C5
Lățimea cozii20mm
D7
Masă (greutate)0,427kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG4521-2020R-T5DX18
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$DX18*******FX**
J6
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDSS
LPR
Lungime în consolă120,35mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire120,35mm
DenumireDescriereValoareUnitate
B
Lățimea cozii20mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2020$$$$
CDX
Adâncime de așchiere5mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2020
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii20mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare20mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX18*******FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională117,35mm
LFCIRP
Functional length to cutting item reference point117,35
LPR
Lungime în consolă120,35mm
NOI
Număr de posibilități de utilizare80
OAL
Cantitate rezerve de reascuțire120,35mm
PHI
Phi0°
RHO
Rho90°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG4521-20-32-R-DX
WF
Lățime funcțională25,5mm
WFCIRP
Width to cutting item reference point25,5mm
WT
Masă (greutate)0,427kg
XYWD
xyw plane distance-117,35mm
XZWD
xzw plane distance20mm
YZWD
yzw plane distance-25,5mm

Descriere

Sculă cu coadă – Universal 90° G4521 • Fixare cu șuruburi • O singură sculă pentru o varietate de lățimi de canelare • metric • Coadă cu secțiune pătrată • Dreapta • DX18 • s=2mm • Tmax=5mm

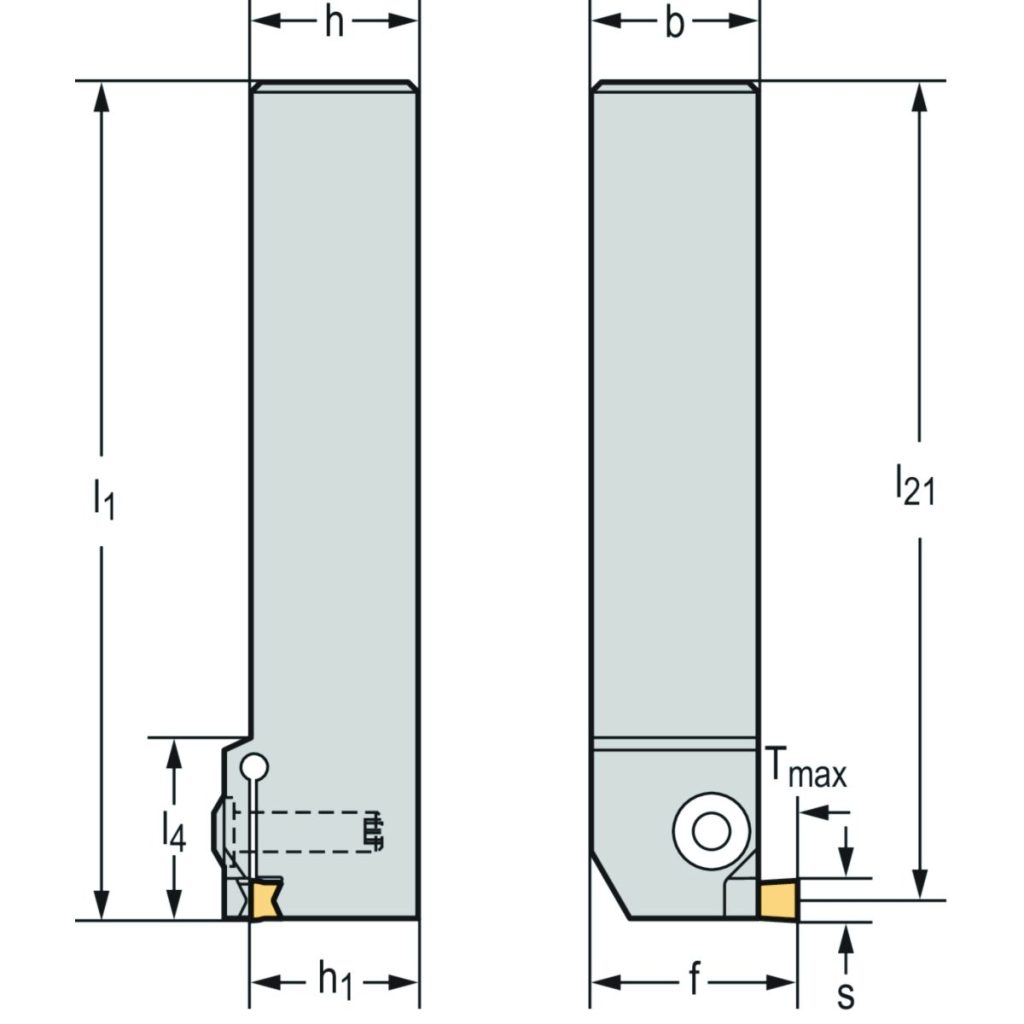

DenumireDescriereValoareUnitate
bLățimea cozii20mm
T<sub>max</sub>Adâncime maximă de așchiere5mm
sLățimea plăcuței așchietoare2 - 6
h = h<sub>1</sub>Înălțimea cozii20mm
l<sub>21</sub>Lungimea funcțională117,3mm
l<sub>4</sub>Lungimea maximă în consolă27mm
CodificareCodificare sculăG4521-2020R-T5DX18
TipPlăcuțe amovibile posibileDX18- . E ..; DX18- . F ..
fLățimea funcțională25,5mm
