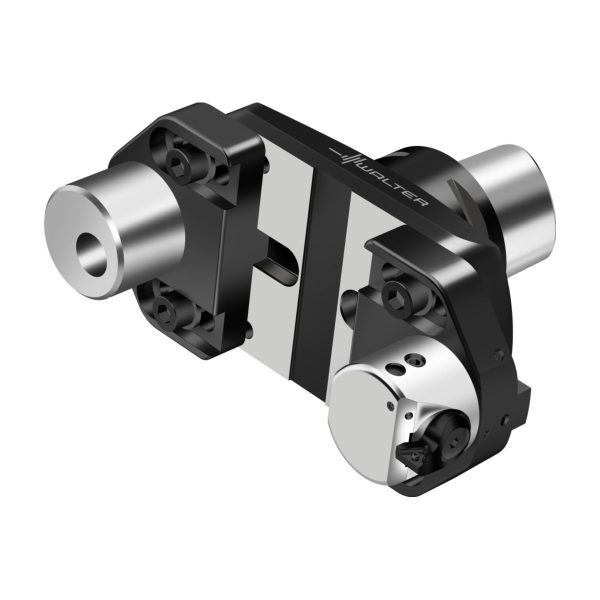

Alezor – B5120-198-265-C8-TC11
19.249,39 lei fără TVA - 23.291,76 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 7,430 kg |
|---|---|
| Dimensiuni | 410 × 305 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime în consolă | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | B5120 Dc = 148–315 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare, minim | 265 | mm |
A12 | Diametru muchie așchietoare 2 | 265 | mm |
B3 | Lungime în consolă | 130 | mm |
B5 | Cantitate rezerve de reascuțire | 130 | mm |
B71 | Lungime funcțională | 130 | mm |
BLD | Identificator imagine | 10 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 800 | |
C3 | Diametru de prindere, pe partea mașinii | mm | mm |
D6 | Lungime coadă | 48 | mm |
D6 | Turație, maximă | 1929 | 1/min |
D7 | Masă (greutate) | 7,43 | kg |
D93 | Increment de corecție axial | 0,001 | |
D95 | Increment de corecție radial | 0,001 | |
E1 | Unghiul de atac | 92 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | B5120-198-265-C8-TC11 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TC1102003****04 | |
J42 | Codificare plăcuță amovibilă | TCMT 11 02 04 | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0800$$$$ | |
J8 | Procedee de prelucrare | BAB | |
NSM | Număr standard caracteristică | DIN4000-84 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 7,43 | kg |
Inserții de strunjire Triunghiulare pozitive de 60° – TCMW110204-RK6 WKK20SSKU: TCMW110204-RK6 WKK20S72,10 lei fără TVA - 87,24 lei cu TVA- Inserții de strunjire Triunghiulare pozitive de 60° – TCMW110204-RK6 WKK10SSKU: TCMW110204-RK6 WKK10S72,10 lei fără TVA - 87,24 lei cu TVA
- Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW110204FS-1 WDN10SKU: TCGW110204FS-1 WDN10463,03 lei fără TVA - 560,27 lei cu TVA
- Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW110204FS-9 WDN10SKU: TCGW110204FS-9 WDN10738,71 lei fără TVA - 893,84 lei cu TVA
- Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW110202FS-1 WDN10SKU: TCGW110202FS-1 WDN10463,03 lei fără TVA - 560,27 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110201-PF2 WXN10SKU: TCGT110201-PF2 WXN10123,98 lei fără TVA - 150,02 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-FN2 WN10SKU: TCGT110204-FN2 WN10101,60 lei fără TVA - 122,94 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110202-FN2 WNN10SKU: TCGT110202-FN2 WNN10123,98 lei fără TVA - 150,02 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-FN2 WNN10SKU: TCGT110204-FN2 WNN10123,98 lei fără TVA - 150,02 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110202-FM2 WSM20SSKU: TCGT110202-FM2 WSM20S134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-FM2 WSM20SSKU: TCGT110204-FM2 WSM20S134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110201-FM2 WSM20SSKU: TCGT110201-FM2 WSM20S134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110202-FM2 WSM01SKU: TCGT110202-FM2 WSM01138,11 lei fără TVA - 167,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-FM2 WSM01SKU: TCGT110204-FM2 WSM01138,11 lei fără TVA - 167,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110202M-FP2 WEP10CSKU: TCGT110202M-FP2 WEP10C104,65 lei fără TVA - 126,63 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204M-FP2 WEP10CSKU: TCGT110204M-FP2 WEP10C104,65 lei fără TVA - 126,63 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FW4 WPP10GSKU: TCMT110204-FW4 WPP10G97,64 lei fără TVA - 118,14 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FW4 WPP20GSKU: TCMT110204-FW4 WPP20G97,64 lei fără TVA - 118,14 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FW4 WSM20SSKU: TCMT110204-FW4 WSM20S92,07 lei fără TVA - 111,40 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FP6 WPP20GSKU: TCMT110204-FP6 WPP20G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FK6 WKK20SSKU: TCMT110204-FK6 WKK20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FK6 WKK10SSKU: TCMT110204-FK6 WKK10S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM4 WMP20SSKU: TCMT110204-FM4 WMP20S82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM4 WSM10SSKU: TCMT110204-FM4 WSM10S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM4 WSM20SSKU: TCMT110204-FM4 WSM20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM4 WSM30SSKU: TCMT110204-FM4 WSM30S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110202-FM4 WSM20SSKU: TCMT110202-FM4 WSM20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110202-FM4 WSM30SSKU: TCMT110202-FM4 WSM30S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110202-FM4 WSM10SSKU: TCMT110202-FM4 WSM10S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM6 WSM30SSKU: TCMT110204-FM6 WSM30S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM6 WSM20SSKU: TCMT110204-FM6 WSM20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FP4 WKP01GSKU: TCMT110204-FP4 WKP01G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FP4 WPP10GSKU: TCMT110204-FP4 WPP10G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110202-FP4 WPP10GSKU: TCMT110202-FP4 WPP10G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110202-FP4 WPP20GSKU: TCMT110202-FP4 WPP20G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FP4 WPP20GSKU: TCMT110204-FP4 WPP20G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FP4 WEP10CSKU: TCMT110204-FP4 WEP10C62,42 lei fără TVA - 75,53 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW110204TS-3 WBK20SKU: TCGW110204TS-3 WBK20578,12 lei fără TVA - 699,53 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW110202TS-3 WBK20SKU: TCGW110202TS-3 WBK20578,12 lei fără TVA - 699,53 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C8-080-120SKU: HA10-C8-080-1204.239,58 lei fără TVA - 5.129,89 lei cu TVA
- Master DIN 69871 AD/B – C8-390B.140-50 070SKU: C8-390B.140-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master DIN 69871 AD/B – C8-390B.140-50 120SKU: C8-390B.140-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.58-50 120SKU: C8-390B.58-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.58-50 070SKU: C8-390B.58-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master ASME B5.50 – C8-A390B.45-50 120SKU: C8-A390B.45-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master ASME B5.50 – C8-A390B.45-50 070SKU: C8-A390B.45-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master DIN 69871 AD/B – C8-390.540-50 070ASKU: C8-390.540-50 070A4.282,40 lei fără TVA - 5.181,70 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.558-50 070SKU: C8-390B.558-50 0704.282,40 lei fără TVA - 5.181,70 lei cu TVA
- Prelungitor – C8-391.01-80 065SKU: C8-391.01-80 0652.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Prelungitor – C8-391.01-80 100ASKU: C8-391.01-80 100A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Prelungitor – C8-391.01-80 125ASKU: C8-391.01-80 125A2.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Sisteme de prindere – C8-LC2090-50088SKU: C8-LC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA
- Sisteme de prindere – C8-RC2090-50088SKU: C8-RC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA
- Precision XT – prelungitor – EB737SKU: EB737653,07 lei fără TVA - 790,21 lei cu TVA
- Cheie – ISO2936-1,5SKU: ISO2936-1,528,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – ISO2936-8SKU: ISO2936-828,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS2011SKU: FS201152,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2001SKU: FS20011.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Cheie – FS2088SKU: FS2088138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – ISO2936-5SKU: ISO2936-528,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – ISO2936-4SKU: ISO2936-428,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – ISO2936-3SKU: ISO2936-328,96 lei fără TVA - 35,04 lei cu TVA
- Precision XT – contragreutate – EB721SKU: EB7212.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Casetă Precision XT cu plăcuță amovibilă TC… – EB715.TC11SKU: EB715.TC11893,95 lei fără TVA - 1.081,68 lei cu TVA
- Lărgitor de precizie – corp de bază – B5120-198-000-C8-BSKU: B5120-198-000-C8-B4.919,41 lei fără TVA - 5.952,49 lei cu TVA
- 7.194,43 lei fără TVA - 8.705,26 lei cu TVA
- 3.104,74 lei fără TVA - 3.756,74 lei cu TVA
Descriere
Alezor B5120 • Walter CaptoTM ISO 26623 • metric • Dc=198-265mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C8 | |
| D<sub>c min</sub> | Diametrul minim de tăiere | 198 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 80 | mm |
| D<sub>c max</sub> | Diametrul maxim de tăiere | 265 | mm |
| l<sub>4</sub> | Lungimea funcțională | 130 | mm |
| Codificare | Codificare sculă | B5120-198-265-C8-TC11 | |
| Tip | Plăcuțe amovibile posibile | TC .. 1102 .. | |
| Greutate | Greutatea | 7,4 | kg |
